Deze handleiding beschrijft de installatiestappen voor een systeem met de EasySolar II GX. De set is compleet met alle benodigde kabels en connectoren. De geleverde kabels zijn waar nodig voorzien van voorgekrimpte kabelschoenen (behalve aardkabels) en hebben altijd de juiste dikte voor een veilige installatie.
Deze handleiding is exclusief de dakmontage-instructies. Combineer de dakmontagehandleiding van je type dak met deze handleiding.
Bij de levering heb je ook een aansluitschema ontvangen. Afhankelijk van je keuze op de website heb je een volledig off-grid systeem (onafhankelijk van het net), een ESS parallel of een ESS serie systeem.
De eerste vijf stappen zijn voor alle installaties gelijk. Daarna volg je alleen de stap die bij jouw systeem past: stap 6 (off-grid), stap 7 (ESS parallel) of stap 8 (ESS serie).
Heb je een Solar Easy met Multi RS Solar? De Multi RS Solar heeft geen ingebouwde GX. Daarom zit er een losse Cerbo GX in je set. Hoe je die van stroom voorziet, lees je in Cerbo GX voeden bij een Multi RS Solar.
Het aansluitschema en deze handleiding zijn uitsluitend bedoeld ter illustratie en als hulpmiddel, en kunnen niet worden beschouwd als volledig installatievoorschrift. Werken aan elektrische installaties brengt risico’s met zich mee, waaronder gevaar voor brand, elektrische schokken of schade aan apparatuur. De installatie moet altijd worden uitgevoerd conform geldende wet- en regelgeving en de officiële documentatie van de fabrikant. Simply Offgrid aanvaardt geen enkele aansprakelijkheid voor schade, letsel of gevolgschade die voortvloeit uit het gebruik van deze handleiding, het aansluitschema of onjuiste installatie.

​
Stappen 1 t/m 5 — voor alle installaties

1

Dakmontage plaatsen

Montage van de panelen is afhankelijk van je situatie en type dak. Gebruik de dakmontagehandleiding die bij jouw montagesysteem past.
2

Zonnepanelen plaatsen en kabels verbinden

Benodigdheden: PV-schakelaar lastscheider · zwarte en rode solar kabel(s) (5 tot 20 m) · MC4 Y-connectoren en verlengkabels (alleen bij sommige opstellingen) · rol 25 m aardekabel & M6-oogjes.Sluit eerst de PV-schakelaar aan op de lange solar kabels (5–20 m) via de MC4-klikverbindingen. De PV-schakelaar heeft twee ingangen: bij sets van 4, 6, 8 of 10 panelen gebruik je alleen de eerste ingang; bij 9, 12, 15 en 16 panelen koppel je beide sets lange solar kabels aan de PV-schakelaar.
Zet de PV-schakelaar op OFF voordat je verder gaat.

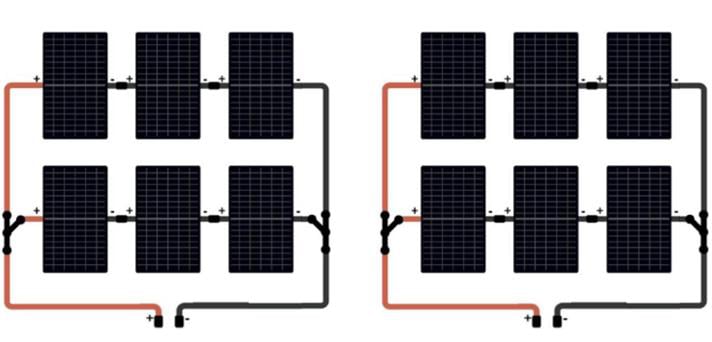

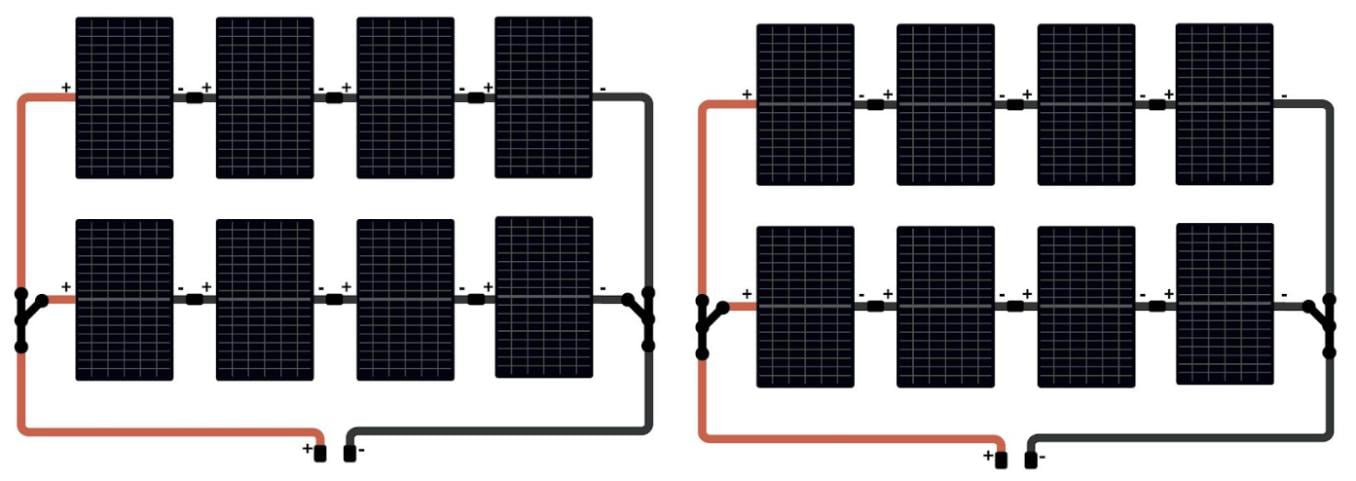

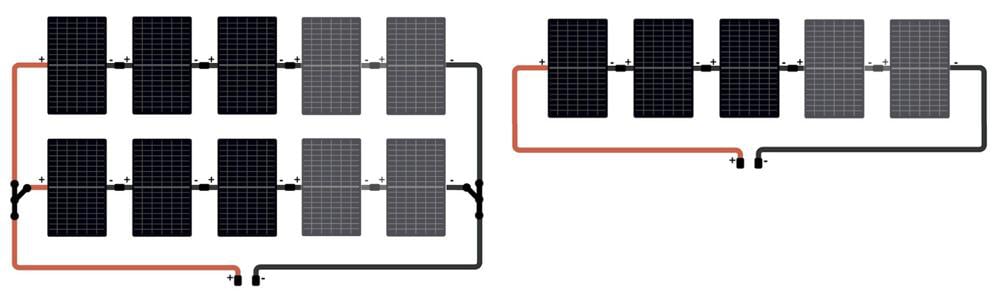

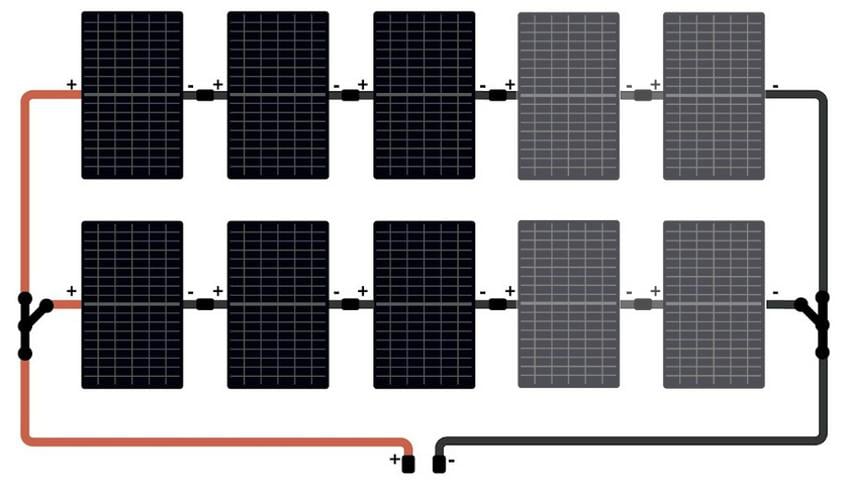

Strings maken. De panelen worden in strings van 3, 4 of 5 panelen aangesloten. Binnen elke string verbind je de kabels rechtstreeks (female naar male connector), zo nodig met meegeleverde MC4-verlengkabels.Strings verbinden. Bij alle sets behalve die met 4 panelen ontvang je MC4 Y-pluggen om twee strings parallel aan te sluiten. Je verbindt de twee strings met de Y-pluggen en die vervolgens met de lange solar kabels naar de PV-schakelaar.Zoek hieronder het schema dat bij jouw aantal panelen past:

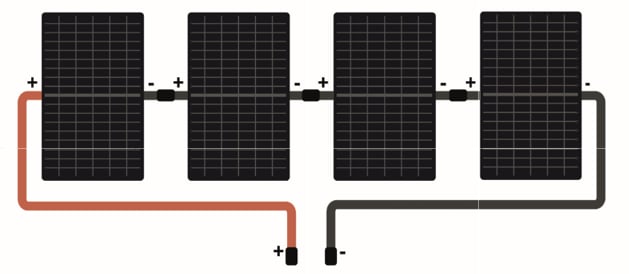

Bekabeling 4 panelen met EasySolar
Zonnepanelen vereffenen. Je hebt een 6 mm² rol van 25 m aardekabel ontvangen met 10 M6-oogjes. De manier van vereffenen verschilt per dakmontage:
  • Plat dak premium (Blubase Connect): verbindt de panelen onderling elektrisch — sluit één aardekabel aan van het frame naar de aardrail.
  • Plat dak basic (Valkbox 3) of geen dakmontagekit: koppel de frames met korte aardekabels (M6-oogjes aan beide zijden) en leid één lange aardekabel van het frame naar de aardrail.
  • Hellend-dakmontagesysteem: verbind de rijen panelen met korte aardekabels en leid één lange aardekabel van het frame naar de aardrail.
3

Accu's voorbereiden

Zorg dat de power-knop van alle accumodules op OFF staat.
Bevestig de bracket(s) op de accumodule(s).

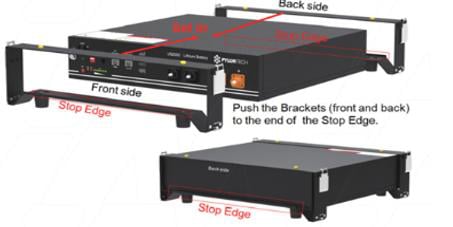

Pylontech bracket bevestigen

Bracket bevestigen op de Pylontech module

Heb je Dyness- in plaats van Pylontech-accu’s? De communicatie naar de EasySolar II GX loopt altijd via de BMS-Can-poort, maar de kabel verschilt per merk:
  • Pylontech — de blauwe Victron VE.Can Type A-kabel (label ‘Battery’ in de accu, ‘Victron’ in de BMS-Can van de EasySolar).
  • Dyness — niet de blauwe kabel, maar de meegeleverde Dyness-kabel (kant ‘Battery’ in de accu, kant ‘Victron’ in de BMS-Can).
Zie Dyness niet zichtbaar voor uitleg en probleemoplossing.

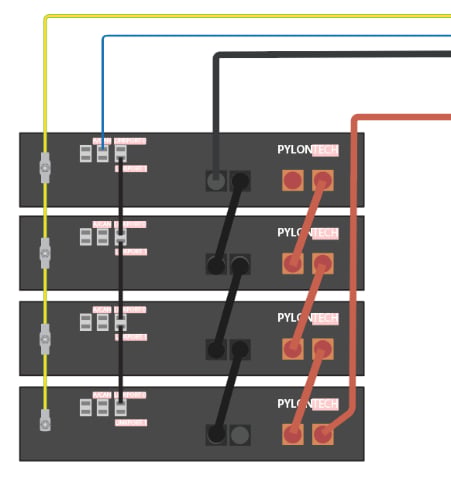

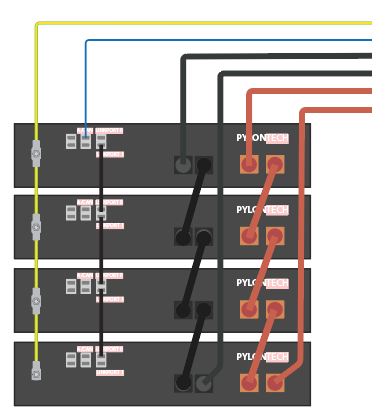

Sluit de accukabels aan (1,5 m met Pylontech-connector en M8-oog). Bij een EasySolar 3000 ontvang je één kabelset: zwart op het linker accupunt, rood op het rechter. Bij een EasySolar 5000 ontvang je twee kabelsets — gebruik beide aansluitpunten.Sluit de meegeleverde 1 m aardekabel (13 mm², M6-M6) aan op het aardpunt links op de accu. Sluit daarna de blauwe VE.Can type A communicatiekabel met het label ‘Battery’ aan op de A/CAN-poort van de Pylontech.

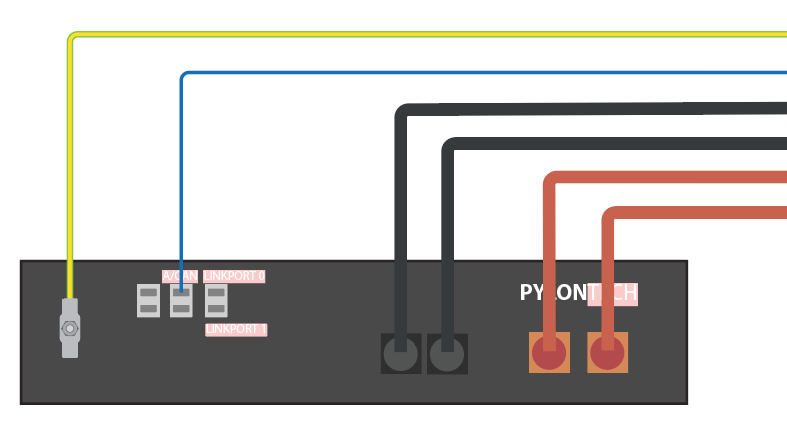

Accu-aansluiting bij EasySolar 3000

Aansluiting bij EasySolar 3000

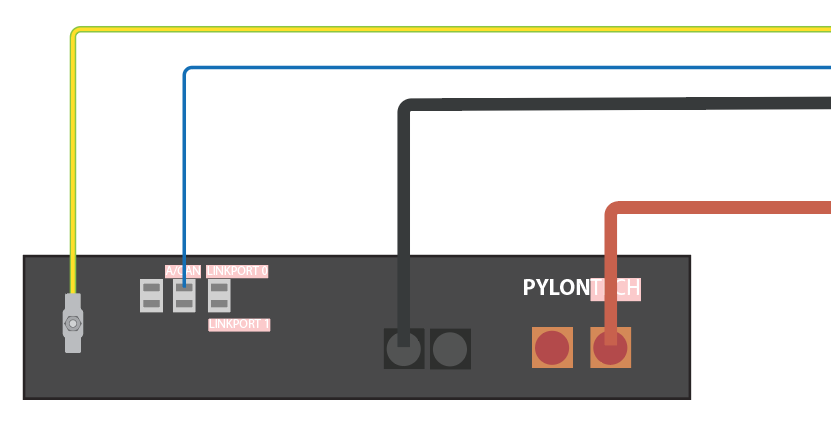

Accu-aansluiting bij EasySolar 5000

Aansluiting bij EasySolar 5000

4

EasySolar aansluiten

Benodigdheden: solar kabelset 50 cm MC4-M6 (1 of 2 sets) · accukabel rood & zwart 30 cm M8-M8 (35 of 70 mm²) · MEGA zekeringhouder + zekering · DC verdeelpunt zwart · rol 25 m aardekabel & M6-oogjes.Sluit de zwarte en rode MC4-M6 kabelsets aan op de solar-ingang van de EasySolar (M6-ogen: zwart op MIN, rood op PLUS). De MC4-kant verbind je met de PV-schakelaar.

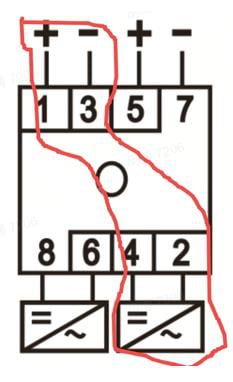

Aansluitschema PV-schakelaar

Aansluiting op de PV-schakelaar lastscheider

Laat de PV-schakelaar nog steeds op OFF staan.
Accu min (zwart). Verbind de 30 cm zwarte M8-M8 accukabel (35 mm² bij de 3000, 70 mm² bij de 5000) met de BATTERY-min-ingang van de EasySolar, en de andere kant met het zwarte DC-verdeelpunt. Sluit de M8-kant van de 1,5 m zwarte accukabel(s) — al verbonden met de accu — aan op de andere kant van het DC-verdeelpunt.Accu plus (rood). Verbind de 30 cm rode M8-M8 accukabel met de BATTERY-plus-ingang van de EasySolar, en de andere kant met de MEGA-zekeringhouder. Sluit de rode 1,5 m accukabel(s) aan op de andere kant van de zekeringhouder. Plaats dan de zekering: 125 A bij de EasySolar 3000, 200 A bij de 5000.Sluit de blauwe VE.Can kabel met het label ‘Victron’ aan op de BMS-CAN-ingang van de EasySolar. Krimp tot slot een M6-oog aan een stuk 25 m aardekabel en sluit die aan op het aardpunt van de EasySolar (andere kant gaat later naar de aardrail).

​
Cerbo GX voeden bij een Multi RS Solar

Dit deel geldt alleen voor sets met een Multi RS Solar. Bij een EasySolar II GX zit de GX ingebouwd en sla je dit over.
De Cerbo GX krijgt zijn stroom via de aansluiting Power in (V+ en V–). Andere aansluitingen, zoals USB of ethernet, voeden de Cerbo niet. In een set met een Lynx Distributor gaat de voedingskabel naar de Lynx. Jouw Multi RS Solar-set heeft geen Lynx. Je sluit de Cerbo daarom aan op de accu-aansluiting van de Multi RS Solar: dezelfde plus- en min-bout waar ook de accukabels op zitten. Benodigdheden: Cerbo GX · meegeleverde voedingskabel van de Cerbo GX (met ingebouwde zekering van 3,15 A traag).
1

Maak het DC-deel spanningsloos

Zet de accumodules uit en haal de hoofdzekering van de Multi RS Solar uit de zekeringhouder. Victron schrijft voor dat je de hoofdzekering pas plaatst als alle DC-verbindingen klaar zijn.
2

Steek de stekker in de Cerbo GX

Steek de stekker van de voedingskabel in de aansluiting Power in van de Cerbo GX.
3

Sluit eerst de min aan

Sluit de min-ader van de voedingskabel aan op de min-bout (–) van de accu-aansluiting van de Multi RS Solar.
4

Sluit daarna de plus aan

Sluit de plus-ader van de voedingskabel aan op de plus-bout (+) van de accu-aansluiting van de Multi RS Solar.
5

Zet de moeren vast

Het oog van de dikke accukabel ligt direct op de bout. Het oog van de Cerbo-kabel komt daar bovenop. Daarna volgen de vlakke ring, de veerring en de moer. Draai de moeren vast met maximaal 14 Nm.
6

Controleer en plaats de hoofdzekering

Controleer met een multimeter of plus en min goed zitten. Plaats daarna pas de hoofdzekering terug.
Een extra zekering voor de Cerbo GX is niet nodig. De zekering van 3,15 A zit al in de voedingskabel. De ingang van de Cerbo GX werkt op 8 tot 70 V DC. Een 48 V-accu valt daar ruim binnen.
Voed de Cerbo GX niet met een adapter op de AC-uitgang (AC OUT) van de omvormer. Schakelt de Multi RS Solar zich uit, bijvoorbeeld door overbelasting, te hoge temperatuur of een lege accu, dan valt de Cerbo ook uit. Je verliest dan de monitoring en de toegang op afstand, juist op het moment dat je die nodig hebt. Victron adviseert daarom de GX rechtstreeks vanaf de accu te voeden.
Hoe je de datakabels van de Multi RS Solar, de accu en de energiemeter op de Cerbo GX aansluit, lees je in CAN-bus poorten Cerbo GX. Bronnen

​
Stap 6 — alleen voor off-grid installaties

Voer deze stap alleen uit bij een volledig off-grid installatie (niet gekoppeld aan het elektriciteitsnet).
Benodigdheden: aardrail · aardekabel 10 mm² 5 m · rol 25 m aardekabel & M6-oogjes · YMvK 6 mm² installatiekabel 3-aderig 5 m · groepenkast (optioneel) · aardpen (niet meegeleverd). Verbind de vereffeningskabel van de panelen, de aardekabel van de EasySolar en de aardekabel van de accu(‘s) met de meegeleverde aardrail. Voor het voeden van je apparaten gebruik je een groepenkast, aangesloten op de AC OUT-1 uitgang van de EasySolar met de 5 m installatiekabel: nuldraad (blauw) op N, fasedraad (bruin/zwart) op L, aardedraad (geel/groen) op PE. In de groepenkast sluit je nul en fase aan op de hoofdschakelaar en de aardedraad op de aardrail bovenin; verbind die aardrail weer met de systeem-aardrail.
Om je off-grid systeem te aarden adviseren we een aardpen te slaan (niet meegeleverd; de benodigde lengte hangt af van het grondtype). Verbind de aardpen met de aardrail via de meegeleverde 5 m 10 mm² aardekabel.

​
Stap 7 — alleen voor ESS parallel installaties

Voer deze stap alleen uit bij een ESS parallel installatie (gekoppeld aan het net).
Bij deze opstelling plaats je het systeem op een aparte groep in de meterkast. Bij stroomuitval voedt de omvormer alleen de apparaten of groepen die je bewust aansluit op de AC-OUT uitgang — ideaal als je alleen belangrijke apparaten (koelkast, internet, verlichting) van noodstroom wilt voorzien. Benodigdheden: aardrail · aardekabel 10 mm² 5 m · Victron energiemeter VM-3P75CT · Victron VE.Can communicatiekabel 5 m · YMvK 6 mm² installatiekabel 3-aderig 5 m · werkschakelaar 2-polig 40 A · 2× M25 wartels. Verbind de vereffenings- en aardekabels met de aardrail, en verbind de systeem-aardrail via de 5 m 10 mm² aardekabel met de aardrail in je meterkast (die op de aardpen van de woning zit). Knip de 5 m YMvK-kabel in twee stukken. Het eerste stuk sluit je in de meterkast aan op een aparte groep (B-kar automaat max. 32 A) en op de 2-polige werkschakelaar (via M25 wartel). Het tweede stuk gaat van de werkschakelaar naar de AC IN aansluiting van de EasySolar (nul op N, fase op L, aarde op PE). De AC-IN is bidirectioneel — opnemen én terugleveren. Optioneel sluit je belangrijke groepen aan op AC OUT-1; die blijven werken bij stroomuitval (‘noodgroepen’). Plaats de energiemeter in de meterkast direct na de hoofdschakelaar, klik de 5 m communicatiekabel in de VE.Can-ingang van de meter en in een UTP-poort van je router, en sluit de vrije VE.Can-poort af met de meegeleverde terminator.
De exacte aansluiting en positie van de energiemeter staat in de VE.Can-handleiding van Victron. Bekijk ook het meegeleverde installatieschema (sectie Meterkast AC).

​
Stap 8 — alleen voor ESS serie installaties

Voer deze stap alleen uit bij een ESS serie installatie (gekoppeld aan het net).
Bij een net-serie opstelling plaats je het systeem direct achter de hoofdschakelaar. Je hele huishouden loopt via de AC-OUT uitgang, zodat alle apparaten blijven werken bij stroomuitval. De meegeleverde Hager 2-polige bypass-schakelaar (40 A) maakt het mogelijk om de woning met één handeling rechtstreeks op het net aan te sluiten bij onderhoud of een storing aan de omvormer. Benodigdheden: aardrail · aardekabel 10 mm² 5 m · Victron energiemeter VM-3P75CT · Victron VE.Can communicatiekabel 5 m · YMvK 6 mm² installatiekabel 3-aderig 5 m · Hager bypass-schakelaar 2-polig 40 A. Verbind de vereffenings- en aardekabels met de aardrail en verbind de systeem-aardrail met de meterkast-aardrail via de 5 m 10 mm² aardekabel. Vanuit de hoofdschakelaar splits je N en L1. Sluit een N en L1 aan op een installatieautomaat (advies: B-kar 32 A) en de andere kant op nummer 4 (L1) en 8 (N) van de bypass-schakelaar.
Plaats geen gewone aardlekschakelaar of aardlekautomaat (30 mA of 300 mA type A) op de tak naar de Victron. Je woning hangt achter de Victron, dus die aardlek staat in serie met de aardlekschakelaars in je groepenkast — bij een fout kan dan je hele woning uitvallen. Gebruik hier een selectieve aardlekschakelaar 300 mA type S, ná de 32 A B-kar automaat en vóór de AC IN van de EasySolar.
Knip de 5 m YMvK-kabel in twee stukken. Het eerste stuk gaat van de 32 A B-kar automaat, via de selectieve aardlekschakelaar, naar de AC IN ingang van de EasySolar (nul op N, fase op L, aarde op PE). Het tweede stuk gaat van de AC OUT-1 uitgang naar nummer 2 (L1) en 6 (N) van de bypass-schakelaar. Verbind daarna nummer 1 (L1) en 5 (N) van de bypass-schakelaar met de aardlekautomaten en verbruikers in je meterkast.
  • Stand I: alle stroom loopt via het Victron-systeem.
  • Stand II: bij een storing wordt het net rechtstreeks met de groepen verbonden en het Victron-systeem volledig omzeild.
Plaats de energiemeter direct na de hoofdschakelaar (zie stap 7 voor de aansluiting). De AC OUT-1 uitgang blijft bij netuitval actief en voedt je woning vanuit de accu’s.
Is 5 m YMvK-kabel niet genoeg? Bestel dan een langere kabel — let erop dat je die dan in 10 mm² legt.

​
Systeem in bedrijf stellen

Nadat je de stap voor jouw installatietype hebt afgerond, controleer je nog één keer alles tegen het installatieschema. Dan stel je het systeem in werking:
1

Accu's inschakelen

Zet alle power-knoppen op de accumodules op ON. Normaal starten de accu’s vanzelf zodra je de omvormer aanzet; anders houd je de rode SW-knop een paar seconden ingedrukt.
2

EasySolar inschakelen

De EasySolar heeft onderop een schakelaar met 3 standen: Uit (O), Aan (I) en alleen laden (II). In stand II laden de accu’s wel, maar staat de omvormer uit. Zet de schakelaar op ON (I).
3

PV-schakelaar inschakelen

Zet tot slot de PV-schakelaar(s) op ON. Je systeem werkt nu.
Loop je ergens vast tijdens de installatie? Mail naar support@simply-offgrid.nl en ons team helpt je verder.
