De thuisbatterij ESS 1-fase set is een complete set om accuopslag toe te voegen aan je bestaande netaansluiting. Alle benodigde kabels en connectoren zitten erbij, waar nodig voorzien van voorgekrimpte kabelschoenen (behalve aardekabels) en altijd met de juiste dikte voor een veilige installatie. Na je bestelling heb je per e-mail een aansluitschema ontvangen. Dat schema is gemaakt voor jouw configuratie. Gebruik het samen met deze handleiding.
Het aansluitschema en deze handleiding zijn uitsluitend bedoeld ter illustratie en als hulpmiddel, en kunnen niet worden beschouwd als volledig installatievoorschrift. Werken aan elektrische installaties brengt risico’s met zich mee, waaronder gevaar voor brand, elektrische schokken of schade aan apparatuur. De installatie moet altijd worden uitgevoerd conform geldende wet- en regelgeving en de officiële documentatie van de fabrikant. Simply Offgrid aanvaardt geen enkele aansprakelijkheid voor schade, letsel of gevolgschade die voortvloeit uit het gebruik van deze handleiding, het aansluitschema of onjuiste installatie.

​
Voorbereiding

Leg alles klaar voordat je begint. Houd je aansluitschema bij de hand. Het schema is gemaakt voor jouw configuratie: de omvormer, het accutype en de omschakelkast.
Pak alles uit en controleer of de onderdelen compleet en onbeschadigd zijn. Welke onderdelen en aantallen je precies ontvangt, hangt af van de configuratie die je hebt gekozen.De hoofdcomponenten die in elke set zitten:
  • Victron omvormer (MultiPlus-II, Quattro-II of Multi RS Solar)
  • Lithium accumodule(s)
  • Lynx Distributor(s) met zekeringen
  • Cerbo GX met display
  • Aardrail
  • Victron VM-3P75CT energiemeter
  • Accu-, communicatie- en aardekabels
  • YMvK-installatiekabel (5 m)
  • Werkschakelaar (ABB, 1-fase)
  • Kabelgoot
Heb je de voorbedrade omschakelkast besteld, dan zit de energiemeter al in die kast.Mist er iets of is iets beschadigd? Mail naar support@simply-offgrid.nl met je ordernummer en een foto.
  • Krimptang voor de M6-kabelogen op de aardekabels, geschikt voor 6 mm²
  • Striptang en kniptang of kabelschaar
  • Momentsleutel met geïsoleerde dopsleutels, met een bereik van ongeveer 5 tot 35 Nm. Je hebt 5, 6, 7, 12, 14 en 33 Nm nodig.
  • Doppen voor M6-, M8- en M10-moeren (meestal 10, 13 en 16 of 17 mm)
  • Momentschroevendraaier voor de AC-klemmen van de omvormer (1,2 en 2 Nm)
  • Steek- of ringsleutels en schroevendraaiers
  • Tweepolige spanningzoeker
  • Klopboormachine met een steenboor voor de accubeugels: 10 mm voor de Dyness Powerbrick Plus, 8 mm voor de Pylontech Fidus. En boren die passen bij je pluggen
  • Pluggen, schroeven en waterpas om de omvormer, Lynx, Cerbo GX en de andere onderdelen aan de muur te hangen
Handig:
  • Multimeter met een DC-meetbereik van minimaal 300 V. Daarmee kun je tijdens de installatie spanningen meten, bijvoorbeeld van de accu.
Bepaal vóórdat je gaat boren waar alles komt. Een goede plek scheelt later veel gedoe met kabels die net te kort zijn. De eisen hieronder gelden voor de hele installatie. Ze komen uit de handleidingen van alle onderdelen; per punt is steeds de strengste eis aangehouden.De ruimte
  • Binnen, in een droge, goed geventileerde en stofarme ruimte. Niet in direct zonlicht.
  • De temperatuur ligt tussen -20 °C en 50 °C. Het beste werkt het systeem tussen 15 °C en 30 °C.
  • Geen brandbare materialen in de buurt, zoals gordijnen, textiel, kunststof voorwerpen en chemicaliën.
  • Hang een poederblusser of CO₂-blusser in de buurt van de accu(‘s). Blus een accubrand nooit met water.
Muur en vloer
  • Een massief stenen of betonnen muur van minstens 100 mm dik, die het gewicht van de accu en de omvormer kan dragen. Een gipswand of plaat is niet geschikt.
  • De Pylontech Fidus hangt ook aan de muur: reken het gewicht van de accumodule(s) mee (ruim 40 kg per stuk).
  • De Dyness Powerbrick staat op de grond en wordt bovenaan aan de muur vastgezet. Hij heeft een vlakke, waterpasse vloer nodig.
Vrije ruimte en afstanden
  • Minstens 10 cm vrij boven, onder en naast de MultiPlus-II of Quattro-II. Bij een Multi RS Solar minstens 30 cm boven en onder.
  • De omvormer nooit direct boven de accu.
  • Bij een Pylontech Fidus: minstens 0,5 m van de luchtuitlaat van de omvormer en minstens 2 m van een warmtebron.
  • Bij een Dyness Powerbrick: minstens 300 mm vrije ruimte links, rechts en boven de accu.
  • Zet nooit iets zwaars bovenop de accu.
Hoe de onderdelen hangen
  • De omvormer rechtop, met de aansluitingen naar beneden.
  • De Lynx Distributor mag ondersteboven hangen.
Bereikbaarheid
  • De onderkant van de omvormer (servicepaneel), de voorkant van de Lynx en de aardrail blijven goed bereikbaar.
  • De aan/uit-schakelaars van omvormer en accu kun je makkelijk bedienen.
  • Het display hangt op ooghoogte. De kabel van het display kun je niet verlengen: hang het display binnen bereik van de Cerbo GX.
Alles dicht bij elkaar
  • De accukabels zijn 1,5 m lang. Accu, Lynx Distributor en omvormer komen dus vlak bij elkaar, met de Lynx centraal.
  • De aardrail komt ook bij het Victron systeem te hangen.
  • Je aansluitschema laat zien hoe de componenten met elkaar verbonden zijn. Houd de componenten eerst tegen de muur of leg ze in de juiste opstelling op de vloer, en controleer of alle kabels reiken voordat je gaten boort.
De kabelroutes
  • Naar de meterkast: tussen de omschakelkast en de omvormer lopen twee YMvK-kabels. De meegeleverde installatiekabel is 5 m. Is de afstand groter, dan heb je een langere en dikkere kabel nodig. Neem in dat geval eerst contact met ons op. Meer uitleg vind je in Waar komt het systeem, en hoe lang mogen de kabels zijn?
  • Energiemeter: leg ook een communicatiekabel van de meterkast naar de Cerbo GX.
Voorbeeld van de opstelling bij een andere doe-het-zelver:20261009 18111311 Vierkant

​
Installatiestappen

In deze stap zet je alle componenten op hun plek. Het is alleen mechanisch werk: je sluit nog geen kabels aan.Benodigdheden:
  • Accu(‘s)
  • Omvormer (MultiPlus-II, Quattro-II of Multi RS Solar)
  • Lynx Distributor(s)
  • Cerbo GX en GX Touch display
  • Aardrail
  • Boormachine, pluggen, schroeven en waterpas
Zet alles uit voordat je begint en laat het uit staan tot stap 6: alle accu’s uit (Pylontech Fidus: de POWER-knop van elke accu op OFF; Dyness Powerbrick Plus: in slaapstand, met de knop WAKE/SLEEP) en de schakelaar van de omvormer op 0 (uit).
Houd de opstelling aan die je in de voorbereiding hebt bepaald. Werk de onderdelen hieronder van boven naar beneden af.
Begin met de accu: dat is het zwaarste onderdeel en bepaalt waar de rest komt.
De Powerbrick Plus staat rechtop op de grond. Aan de bovenkant zet je hem altijd met een steunbeugel aan de muur vast, zodat hij niet kan omvallen. De accu weegt ongeveer 117 kg: werk met minstens twee personen.Dyness Powerbrick Plus met steunbeugel aan de muurWat heb je nodig?
  • Het positioneringskarton (boormal) uit de accessoiredoos
  • De steunbeugels, keilbouten en M6-bouten uit de accessoiredoos
  • De vier wieltjes, als die bij je accu zitten
  • Boormachine met een steenboor van 10 mm
  • Momentsleutel, steeksleutel, rolmaat, potlood en waterpas
Zo plaats je de Powerbrick:Stap 1: Haal de wieltjes uit de accessoiredoos. Draai ze in de schroefgaten aan de onderkant van de accu en zet ze vast met een steeksleutel. Rijd de accu daarna rechtop en langzaam naar zijn plek: hij is zwaar en kan omvallen.Wieltjes monteren onder de PowerbrickStap 2: Zet het positioneringskarton tegen de muur, op de plek waar de accu komt. De onderkant van het karton staat op de vloer. Teken de gaten voor de steunbeugel af.Gaten aftekenen met het positioneringskartonStap 3: Boor 2 gaten met een steenboor van 10 mm, minstens 70 mm diep.Gaten boren voor de steunbeugelStap 4: Steek de M6-keilbouten helemaal in de geboorde gaten.Stap 5: Zet de steunbeugel met de M6-bouten aan de muur vast. Draai ze aan tot 6 Nm.Steunbeugel aan de muur vastzettenStap 6: Rijd de accu tegen de muur, met ongeveer 15 mm ruimte tussen de accu en de muur. Zet de steunbeugel met M6-bouten vast aan de bovenkant van de accu.Powerbrick bovenaan vastzetten met de steunbeugelMeer dan één Powerbrick? Herhaal stap 1 t/m 6 voor elke accu. Zet ze naast elkaar, met minstens 300 mm ruimte ertussen.
De afdekkap bovenop de accu plaats je pas als alles is aangesloten. Dat staat in stap 6. Hij zit met magneten vast: let op dat je je vingers niet klemt.
Welke omvormer je hebt, hangt af van je configuratie. Kies hieronder het tabblad dat bij jouw omvormer past. Het type staat op het typeplaatje van het apparaat en op je aansluitschema.
Gewicht en afmetingenWat heb je nodig?
  • De ophangbeugel (zit in de doos bij de omvormer)
  • Boormachine, pluggen en schroeven die geschikt zijn voor je muur en het gewicht van de omvormer
  • Waterpas, rolmaat en potlood
Zo hang je de MultiPlus-II op:Omvormer ophangen aan de ophangbeugelDe omvormer hangt bovenaan met een haak aan de achterkant op een ophangbeugel. Onderaan zet je hem vast met twee schroeven.Stap 1: Houd de ophangbeugel waterpas tegen de muur en teken de drie gaten af. Die liggen 87,5 mm uit elkaar.Stap 2: Boor de drie gaten en zet de pluggen erin.Stap 3: Schroef de ophangbeugel stevig vast aan de muur.Stap 4: Til de omvormer met z’n tweeën op en hang hem met de haak aan de achterkant op de ophangbeugel.Stap 5: Haal de kap aan de onderkant van de omvormer eraf door de twee schroefjes los te halen. Daarachter zitten de twee bevestigingsgaten.Stap 6: Teken door de twee bevestigingsgaten heen de plek van de gaten op de muur af. Controleer eerst met de waterpas of de omvormer recht hangt.Stap 7: Haal de omvormer met z’n tweeën weer van de ophangbeugel. Boor de twee gaten en zet de pluggen erin.Stap 8: Hang de omvormer weer op de ophangbeugel en zet hem onderaan vast met twee schroeven door de bevestigingsgaten.Laat de kap er nog af: in stap 2 sluit je daarachter de kabels aan.
Laat de schakelaar onderop de omvormer op 0 (uit) staan. De omvormer zet je pas aan in stap 6 (Controleren en in bedrijf stellen).
De Lynx Distributor is het centrale verdeelpunt van je systeem. Hij heeft een rode (plus) en een zwarte (min) verdeelrail, met vier gezekerde aansluitingen voor de accu(‘s) en de omvormer. Afhankelijk van je configuratie heb je één of twee Lynx Distributors.Gewicht en afmetingen: 2,2 kg per Lynx, 290 × 170 × 80 mm.Wat heb je nodig?
  • De Lynx Distributor(s)
  • Schroeven en pluggen die passen in de bevestigingsgaten van 5 mm
  • Boormachine, schroevendraaier, waterpas en potlood
  • Bij twee Lynx Distributors: momentsleutel met een dop voor de M10-moeren
Zo open je de Lynx: de cover zit vast met 2 schroeven aan de voorkant. Aan de linkerkant zijn de railuiteinden afgedekt met een rode en een zwarte rubberen hoes. Aan de rechterkant zit een zwarte kunststof afdekking.Lynx Distributor: cover, rubberen hoezen en afdekking
Stap 1: Draai de 2 schroeven aan de voorkant los en haal de cover eraf. Laat de rubberen hoezen aan de linkerkant en de afdekking aan de rechterkant zitten.Stap 2: Houd de Lynx waterpas op zijn plek tegen de muur en teken de bevestigingsgaten af.Stap 3: Boor de gaten en zet de pluggen erin.Stap 4: Schroef de Lynx vast door de bevestigingsgaten van 5 mm.
Laat de covers eraf: in stap 2 sluit je hier de accukabels op aan.
De Cerbo GX is het communicatiecentrum van je systeem: alle componenten sluit je er in stap 3 op aan. Op het GX Touch 50 display (5 inch) zie je wat je systeem doet en pas je instellingen aan. Het display hang je op met de meegeleverde muurbeugel.Wat heb je nodig?
  • De Cerbo GX
  • Het GX Touch 50 display en de muurbeugel
  • Schroeven en pluggen
  • Boormachine, schroevendraaier, waterpas en potlood
Zo monteer je de Cerbo GX:Stap 1: Houd de Cerbo GX waterpas tegen de muur, met de aansluitingen goed bereikbaar, en teken de twee bevestigingsgaten aan de zijkanten af.Stap 2: Boor de gaten en zet de pluggen erin.Stap 3: Schroef de Cerbo GX vast door de twee bevestigingsgaten.Zo hang je het display op:Stap 4: Houd de muurbeugel waterpas op ooghoogte tegen de muur en teken de bevestigingsgaten af. Controleer eerst of de kabel van het display vanaf deze plek tot aan de Cerbo GX reikt.Stap 5: Boor de gaten en zet de pluggen erin.Stap 6: Schroef de muurbeugel vast aan de muur.Stap 7: Zet het display in de muurbeugel en leid de kabel naar de Cerbo GX. Sluit de kabel nog niet aan: dat doe je in stap 3 (Communicatie aansluiten).
De aardrail (OBO potentiaalvereffeningsrail type 1809) is het verzamelpunt voor alle aardekabels van je installatie: van de accu en de omvormer. Daarnaast loopt er een aardekabel naar de meterkast. De kabels sluit je aan in stap 4. Nu hang je alleen de rail op.Afmetingen: 188 × 52 × 44,5 mm.Aansluitingen:
  • 7 klemmen voor kabels tot 25 mm² (soepele kabel tot 16 mm²)
  • 1 klem voor een ronde geleider van 8 tot 10 mm
  • 1 klem voor een platte geleider tot 30 mm breed, of een ronde geleider van 8 tot 10 mm
Wat heb je nodig?
  • De aardrail
  • Schroeven en pluggen
  • Boormachine, schroevendraaier, waterpas en potlood
Zo hang je de aardrail op:Stap 1: Haal de grijze afdekkap van de aardrail. Daaronder zitten de bevestigingsgaten in de voetplaat.Stap 2: Houd de aardrail waterpas tegen de muur en teken de bevestigingsgaten af.Stap 3: Boor de gaten en zet de pluggen erin.Stap 4: Schroef de aardrail vast door de bevestigingsgaten.Laat de afdekkap er nog af: in stap 4 sluit je hier de aardekabels op aan.
Hangt alles? Leg dan de kabels uit stap 2 losjes op hun plek voordat je ze aansluit. Zo zie je meteen of alles reikt en of de kabels niet te strak of in de weg lopen.
In deze stap sluit je alle dikke gelijkstroomkabels aan. Alles komt samen op de Lynx Distributor: daar krijgt elk apparaat een eigen zekering. Je sluit ook de voeding van de Cerbo GX aan.Benodigdheden:
  • DC-kabelsets van de omvormer en de accu(‘s)
  • MEGA-zekeringen voor de Lynx
  • Voedingskabel van de Cerbo GX
  • Momentsleutel met geïsoleerde dopsleutels
Werk spanningsloos. Laat de accu(‘s) uit staan en zet de schakelaar van de omvormer op 0.
Welke kabel en zekering hoort waar
Kabelgoten: je hebt kabelgoten ontvangen voor het netjes wegwerken van de bekabeling.
Een Lynx Distributor heeft vier connectiepunten. Elk connectiepunt is een kolom van drie M8-bouten: de bovenste zit op de plusrail, de middelste is de plus-aansluiting naar het apparaat en de onderste zit op de minrail. De zekering vormt de brug tussen de bovenste en de middelste bout. Sluit de plus en de min van één apparaat aan op hetzelfde connectiepunt. Heb je twee Lynx Distributors, dan heb je acht connectiepunten.Lynx Distributor: connectiepunten met zekering, plus en minGebruik deze werkwijze voor elke kabel die je in de onderdelen hierna op de Lynx aansluit.Min-aansluiting (zwarte kabel)Stap 1: Klap de zwarte kabelscheider omhoog om bij de min-aansluiting te komen. Heb je meer ruimte nodig, trek de kabelscheider dan schuin naar voren eruit.Stap 2: Leg de kabelschoen op de bout. Zet er de ring, de veerring en de moer op, in die volgorde.Stap 3: Draai de moer (M8) vast met 14 Nm.Zekering en plus-aansluiting (rode kabel)Stap 4: Draai van het connectiepunt de moeren van de bovenste en de middelste bout los en haal de ring en de veerring eraf.Stap 5: Leg de zekering over de twee bouten.Stap 6: Zet op de bovenste bout de ring, de veerring en de moer, en draai die vast met 14 Nm.Stap 7: Leg op de middelste bout de kabelschoen van de rode kabel bovenop de zekering. Zet er de ring, de veerring en de moer op en draai die vast met 14 Nm. Zekering en kabel zitten nu samen vast onder één moer. Zie de afbeelding hieronder voor een schematisch voorbeeld.Zekering en pluskabel op de Lynx Distributor
De accu-aansluitingen zitten onderaan de omvormer. De kap heb je in stap 1 al verwijderd.
Kabel en zekering: 4k5: 50 mm² met 200 A. 6k5: 70 mm² met 250 A.In de afbeelding zie je de aansluitingen onderaan de MultiPlus-II. Voor deze stap heb je H (plus), I (min) en J (schakelaar) nodig.Aansluitingen onderaan de MultiPlus-IIStap 1: Controleer dat de schakelaar van de omvormer (J in de afbeelding) op 0 staat.Stap 2: Leg de kabelschoen van de rode kabel op de plus-aansluiting (H in de afbeelding, rood, M8). Zet er de ring, de veerring en de moer op, in die volgorde.Stap 3: Doe hetzelfde met de zwarte kabel op de min-aansluiting (I in de afbeelding, zwart, M8).Stap 4: Draai beide moeren vast met 12 Nm. Gebruik een geïsoleerde sleutel, zodat je de accu-aansluitingen niet kortsluit.Stap 5: Leid de kabels naar de Lynx en sluit ze aan op een connectiepunt, zoals beschreven in Zo sluit je een kabel aan op de Lynx.
De Cerbo GX krijgt zijn stroom via een eigen voedingskabel met een ingebouwde zekering (3,15 A).Stap 1: Steek de stekker van de voedingskabel in de aansluiting Power in van de Cerbo GX.Stap 2: Sluit de voedingskabel aan op een connectiepunt waar al een apparaat op zit. Draai op dat connectiepunt de moeren van de middelste en de onderste bout los.Stap 3: Leg het rode oogje op de middelste bout (plus) en het zwarte oogje op de onderste bout (min), allebei bovenop de grote kabelschoen die daar al zit.Stap 4: Zet er de ring, de veerring en de moer weer op en draai die vast met 14 Nm.
Sluit de Cerbo GX niet aan op een vrij connectiepunt. Zonder zekering krijgt de middelste bout geen stroom.

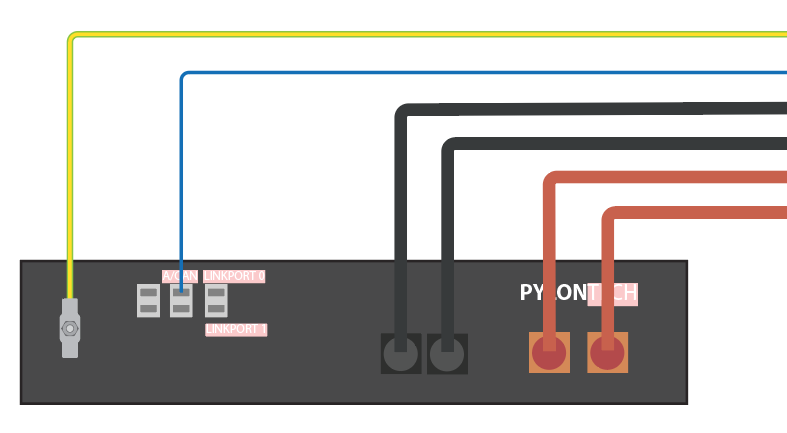

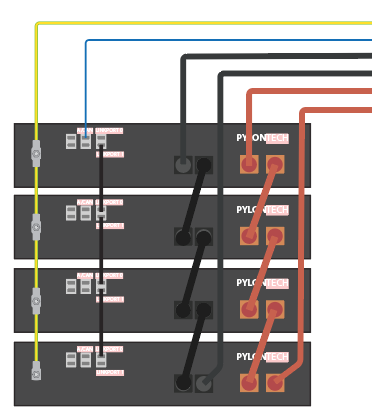

De accu sluit je als laatste aan. Controleer eerst dat de accu(‘s) nog uit staan.
Kabel en zekering: elke Powerbrick gaat met een eigen kabelset van 50 mm² naar de Lynx, op een eigen connectiepunt met een zekering van 250 A. De kabelset zit bij de accu.De stroomaansluitingen zitten aan de voorkant: de min-aansluiting (2) links en de plus-aansluiting (7) rechts.Voorkant van de Dyness Powerbrick Plus met de aansluitingenStap 1: Controleer dat de accu uit staat.Stap 2: Sluit de kabelset eerst aan op de Lynx, zoals beschreven in Zo sluit je een kabel aan op de Lynx.Stap 3: Steek daarna de stekkers in de accu: zwart in de min-aansluiting en rood in de plus-aansluiting.Heb je meer dan één Powerbrick, herhaal deze stappen dan per accu. Kort de kabels niet in: alle accukabels moeten even lang blijven, zodat de accu’s de stroom gelijk verdelen.
Loop alles na voordat je verdergaat: zit elke rode kabel op een plus en elke zwarte kabel op een min, zitten de zekeringen erin en zijn alle moeren met het juiste aanhaalmoment vastgedraaid? Laat de kappen van de Lynx en de omvormer er nog af. Die gaan er pas op in stap 6.
In deze stap verbind je de omvormer, de accu(‘s) en het display met de Cerbo GX. De energiemeter sluit je aan in stap 5. Via deze kabels leest de Cerbo GX alle apparaten uit en stemt hij ze op elkaar af.Benodigdheden:
  • Communicatiekabel van de omvormer (RJ45)
  • Communicatiekabel van de accu naar de Cerbo GX
  • Bij meer dan één accu: de communicatiekabels tussen de accu’s
  • Blauwe VE.Can-terminator (zit in de doos van de Cerbo GX)
  • GX Touch display met vaste kabel
Steek elke RJ45-stekker recht in de poort tot je een klik hoort. Verleng geen communicatiekabels.
Werk de onderdelen hieronder van boven naar beneden af.
In de afbeelding zie je de poorten van de Cerbo GX. Elke kleur hoort bij een apparaat:Image
  • Groen: VE.Bus, voor de MultiPlus-II of Quattro-II
  • Geel: VE.Can 2, de poort voor de accu. Deze poort moet op het profiel CAN-bus BMS LV (500 kbit/s) staan, anders ziet de Cerbo de accu niet. Dat stel je in stap 6 in.
  • Paars: VE.Can 1, voor de energiemeter als je die via VE.Can aansluit (stap 5). Heb je een Multi RS Solar, dan komt ook de omvormer op deze poort.
  • Zwart: HDMI en USB, voor het display
  • Rood: VE.Direct, voor SmartSolar laadregelaar(s) als je later optioneel zonnepanelen aansluit
De VE.Bus-poorten zitten onderaan de MultiPlus-II. In de afbeelding hieronder is dat L.Aansluitingen onderaan de MultiPlus-IIStap 1: Steek de communicatiekabel in een van de twee VE.Bus-poorten (L) van de MultiPlus-II.Stap 2: Steek de andere kant in een VE.Bus-poort van de Cerbo GX (groen in de afbeelding bij onderdeel 1).Laat de overige VE.Bus-poorten leeg. Steek er geen terminator in.
De accu communiceert met de Cerbo GX via de gele poort. De kabel en de werkwijze verschillen per accumerk.
Kabel: de communicatiekabel van Dyness met het label ‘Victron’. Deze zit in de doos van de Dyness-accu. Tussen de accu’s gebruik je de communicatiekabels die bij de accu’s zitten.Stap 1: Kies welke Powerbrick de master wordt: dat is de accu waar de kabel van de Cerbo GX in komt. Heb je één Powerbrick, dan is die de master.Stap 2: Zet op de master DIP-switch 3 op ON, zoals in de afbeelding. De DIP-switches zitten aan de voorkant, bij ADD. Laat de DIP-switches van de andere accu’s op de fabrieksinstelling staan: alles uit.DIP-switch 3 op ON bij de master-PowerbrickStap 3: Steek de kant met het label ‘Battery’ in de poort CAN IN van de master.Stap 4: Steek de kant met het label ‘Victron’ in de gele poort van de Cerbo GX.Stap 5: Heb je meer dan één Powerbrick? Verbind dan CAN OUT van de master met CAN IN van de volgende accu, en zo verder. Het gaat steeds van OUT naar IN.Stap 6: Steek de blauwe terminator in de andere aansluiting van de gele poort.
Het display heeft één vaste kabel met twee stekkers: HDMI voor het beeld en USB voor de stroom.Stap 1: Steek de HDMI-stekker in de HDMI-poort van de Cerbo GX (zwart in de afbeelding).Stap 2: Steek de USB-stekker in de USB-poort direct naast de HDMI-poort.
In deze stap verbind je de metalen delen van de installatie met de aardrail: de accu(‘s) en de omvormer. Daarna verbind je de aardrail met de meterkast. Zo komt er bij een fout nooit gevaarlijke spanning op een metalen deel te staan.Benodigdheden:
  • Rol aardekabel van 6 mm² (25 m)
  • M6-kabelogen
  • Aardekabel van 10 mm² (5 m) voor de verbinding naar de meterkast
  • Krimptang, striptang en kniptang
  • Schroevendraaier en steeksleutel
Bij elke aardekabel krimp je een M6-kabeloog op de kant van het apparaat. De andere kant strip je en zet je vast in een vrije klem van de aardrail.
Het aardpunt zit aan de voorkant van de accu (zie afbeelding hieronder).Aardpunt van de Dyness Powerbrick PlusStap 1: Knip een stuk aardekabel van de rol, van de accu tot de aardrail.Stap 2: Krimp een M6-kabeloog op één kant en zet dat vast op het aardpunt van de accu. Draai de bout vast met 6 Nm.Stap 3: Leid de kabel naar de aardrail en zet het andere uiteinde vast in een vrije klem.Stap 4: Heb je meer dan één Powerbrick? Herhaal stap 1 t/m 3 voor elke accu. Elke Powerbrick krijgt een eigen aardekabel naar de aardrail.
De aardbout (M6) zit onderaan de MultiPlus-II. In de afbeelding hieronder is dat F.Aansluitingen onderaan de MultiPlus-IIStap 1: Knip een stuk aardekabel van de rol, van de omvormer tot de aardrail.Stap 2: Krimp een M6-kabeloog op één kant en zet dat vast op de aardbout (F).Stap 3: Leid de kabel naar de aardrail en zet het andere uiteinde vast in een vrije klem.
Als laatste verbind je de aardrail met de hoofdaardrail in je meterkast. Gebruik hiervoor de aardekabel van 10 mm² (5 m).Meterkast service: de kabel leg jij, het aansluiten in de meterkast doen wij.Stap 1: Leid de aardekabel van 10 mm² van de aardrail naar de meterkast.Stap 2: Sluit de kabel aan op de hoofdaardrail in de meterkast. Bij meterkast service laat je het uiteinde in de meterkast los liggen: dat sluiten wij aan.
In deze stap sluit je de wisselstroomkant (AC) van de omvormer aan op je installatie, via de omschakelkast.
Werk altijd spanningsloos en controleer dat met een spanningzoeker.
De omvormer komt tussen het net en je groepenkast. Je hele woning loopt via het Victron systeem en blijft werken als het net uitvalt. Daarvoor gebruik je:
  • De omschakelkast in de meterkast. Hier komt het net binnen en zitten de beveiligingen, de omschakelaar, twee energiemeters (de netmeter en de PV-meter) en de aansluiting voor je bestaande zonnepanelen.
  • De werkschakelaar bij de omvormer, in een eigen kastje. Dat is een automaat 2-polig: B32 bij de MultiPlus-II 4k5 (die laat maximaal 32 A door) en B40 bij de andere omvormers. Hiermee maak je de AC-ingang van de omvormer spanningsloos.
Tussen de omschakelkast en de omvormer lopen twee 3-aderige YMvK-kabels: de AC IN YMvK-kabel van de omschakelkast via de werkschakelaar naar de AC-ingang, en de AC OUT YMvK-kabel van AC-out-1 terug naar de omschakelkast. Meer over de kast lees je bij Omschakelkast.Hoe kom je aan de kast?
  • Meterkast service: de omschakelkast en de werkschakelaar zijn altijd inbegrepen. Wij plaatsen ze en sluiten ze aan. Bij elk onderdeel hieronder staat wat jij vooraf doet.
  • Zelf aansluiten: de omschakelkast heb je optioneel kunnen bijbestellen op onze website. Je krijgt hem dan voorbedraad geleverd.
Je ontvangt altijd het AC-schema per mail, ook als je de kast niet bij ons bestelt. Zo kun je hem ook zelf samenstellen. Werk altijd volgens dat schema.Wat zit er in de omschakelkast? (3 rijen × 12 modules)De omschakelkast voor de Thuisbatterij heeft altijd een aansluiting voor je bestaande zonnepanelen:
  • Automaat B40 2-polig voor de netingang
  • Aardlekschakelaar 2-polig 300 mA type S
  • Omschakelaar 2-polig I-0-II
  • Remautomaat B40
  • Aardlekautomaat voor je bestaande PV-groep
  • Twee energiemeters VM-3P75CT: de netmeter en de PV-meter
Je bestaande PV-omvormer mag niet meer vermogen hebben in VA dan je Victron omvormer.Benodigdheden:
  • Omschakelkast 1-fase en de werkschakelaar (automaat 2-polig in een eigen kastje)
  • YMvK-installatiekabel 3×6 mm² (5 m meegeleverd). Is dat niet lang genoeg, dan kun je extra kabel bijbestellen
  • Losse draden voor de netingang van de omschakelkast en voor de terugweg naar je hoofdschakelaar (zie onderdeel 4)
  • Alleen als je de stroom bij de meter niet zelf kunt uitzetten: een extra hoofdschakelaar 2-polig 40 A (zit niet in de set, zie onderdeel 4)
  • Netwerkkabel van de Cerbo GX naar je router
  • Voor de energiemeter(s): twee netwerkkabels naar je router (voor de netmeter en de PV-meter), of een VE.Can-kabel naar de Cerbo GX. Kies wat in jouw situatie het eenvoudigst is (zie onderdeel 5)
  • Blauwe VE.Can-terminators (alleen als je de energiemeter via VE.Can aansluit)
  • Waarschuwingsstickers (zitten niet in de set, zie onderdeel 6)
Zo loopt de stroom
  1. Het net komt in de omschakelkast binnen op de automaat B40.
  2. Via de aardlekschakelaar gaat de AC IN YMvK-kabel naar de werkschakelaar bij de omvormer, en van daar naar de AC-ingang.
  3. AC-out-1 van de omvormer gaat via de AC OUT YMvK-kabel terug naar de omschakelaar (ingang II).
  4. Het net gaat ook rechtstreeks naar de omschakelaar (ingang I).
  5. Van de omschakelaar gaat het via de remautomaat naar je groepenkast.
  6. Je bestaande PV-omvormer krijgt een eigen groep in de omschakelkast, na de omschakelaar. Zo blijft hij ook bij netuitval werken.
Houd het AC-schema bij de hand. Dit verduidelijkt onderstaande stappen enorm.
Meterkast service: dit doen wij.Stap 1: Zet de omschakelaar in de omschakelkast op 0 (uit) en de werkschakelaar op 0.Stap 2: Hang de omschakelkast waterpas in of naast de meterkast. Het is een kast voor een droge binnenruimte.Stap 3: Hang het kastje met de werkschakelaar naast of onder de omvormer.
Meterkast service: dit doe jij, vóórdat wij komen.Je hebt 5 m YMvK-kabel 3×6 mm² ontvangen. Knip die in drie stukken: de AC IN YMvK-kabel van de omschakelkast naar de werkschakelaar, een kort stuk van de werkschakelaar naar de omvormer, en de AC OUT YMvK-kabel van AC-out-1 naar de omschakelkast.Stap 1: Leg de AC IN en de AC OUT YMvK-kabel van de meterkast naar de omvormer. Markeer ze, zodat je ze aan beide kanten uit elkaar houdt.Stap 2: Leg ook de communicatiekabels: een netwerkkabel van de Cerbo GX naar je router, en voor de energiemeter een netwerkkabel naar je router of een VE.Can-kabel naar de Cerbo GX (zie onderdeel 5).Stap 3: Laat aan beide kanten voldoende kabel over om netjes aan te sluiten.Stap 4: Heb je de aardekabel van 10 mm² naar de meterkast nog niet gelegd (stap 4)? Leg die dan nu ook. Het aansluiten in de meterkast doen wij.
Meterkast service: dit doen wij.WerkschakelaarDe werkschakelaar is een automaat 2-polig in een eigen kastje, vlak bij de omvormer: B32 bij de MultiPlus-II 4k5, B40 bij de andere omvormers. Daarmee maak je de AC-ingang van de omvormer spanningsloos, bijvoorbeeld om netuitval na te bootsen. Hij beveiligt de omvormer ook: de MultiPlus-II 4k5 laat maximaal 32 A door.Stap 1: Zet de werkschakelaar op 0.Stap 2: Voer de AC IN YMvK-kabel van de omschakelkast boven in het kastje en sluit hem aan op de bovenkant van de werkschakelaar: bruin op L, blauw op N.Stap 3: Sluit het korte stuk YMvK-kabel aan op de onderkant van de werkschakelaar en voer het onder uit het kastje naar de omvormer.Stap 4: Zet de geel-groene aders van beide kabels vast op de PE-klem in het kastje.OmvormerDe klemmen zijn van links naar rechts: N (nul), PE (aarde) en L (fase). Sluit steeds blauw op N, geel-groen op PE en bruin op L aan. Verwissel nul en fase niet.
Draai de klemmen vast met maximaal 2 Nm.Stap 1: Sluit het korte stuk kabel van de werkschakelaar aan op AC-IN (C in de afbeelding bij stap 2).Stap 2: Sluit de AC OUT YMvK-kabel aan op AC-OUT-1 (A in de afbeelding bij stap 2).Aansluitingen onderaan de MultiPlus-II
Meterkast service besteld? Deze stap doen wij!
Houd het AC-schema bij de hand. Dit verduidelijkt onderstaande stappen enorm.
De omschakelkast komt tussen je kWh-meter en je groepen. Hoe je hem aansluit, hangt af van één vraag: kun je de stroom vóór je hoofdschakelaar zelf uitzetten? Bij veel aansluitingen zit onder de slimme meter een automaat van de netbeheerder. Die mag je zelf uitzetten als je erbij kan. De verzegelde afdekking eromheen laat je dicht.
De omschakelkast komt vóór je bestaande hoofdschakelaar. Zo blijft je hoofdschakelaar de schakelaar waarmee je je hele woning in één keer uitzet.Stap 1: Zet de automaat onder de slimme meter uit. Controleer met een spanningzoeker dat de ingang van je hoofdschakelaar spanningsloos is.Stap 2: Haal de draden die van de kWh-meter naar je hoofdschakelaar lopen los van de hoofdschakelaar. Sluit ze aan op de onderklemmen van de automaat B40 linksonder in de omschakelkast.Stap 3: Naar je woning: verbind de remautomaat met de ingang van je bestaande hoofdschakelaar, met losse draden. De nul gaat niet door de remautomaat: die komt rechtstreeks van het verdeelblok AC-OUT.
Stap 4: Zet stroomtang CT-1 van de energiemeter om de fase van de inkomende netkabel van de omschakelkast. Let op de richting van de pijl. CT-2 en CT-3 blijven leeg.Stap 5: Sluit de AC IN YMvK-kabel (naar de werkschakelaar) aan op de bovenkant van de aardlekschakelaar (300 mA, type S). Die zit rechts in het midden van de omschakelkast.Stap 6: Sluit de AC OUT YMvK-kabel (van AC-out-1) aan op ingang II van de omschakelaar: bruin op klem 4, blauw op klem 8. Ingang I (klem 2 en 6) is al voorbedraad.Stap 7: Sluit de aarde aan op de aardrail in je meterkast: de geel-groene aders van de AC IN en de AC OUT YMvK-kabel, en de aarde (PE) van de energiemeter(s).Bestaande zonnepanelen: haal de PV-groep uit je groepenkast en sluit je PV-omvormer aan op de aardlekautomaat voor PV in de omschakelkast. Zet stroomtang CT-1 van de PV-meter om de fase van de kabel naar je PV-omvormer. Heb je geen zonnepanelen met een eigen omvormer, dan blijft deze groep leeg.
Meterkast service: de kabel leg jij, het aansluiten doen wij.Stap 1: Verbind de Ethernet-poort van de Cerbo GX met een netwerkkabel met je router. Zo heeft de Cerbo GX een vaste internetverbinding voor VRM.Stap 2: Sluit de energiemeter(s) aan. Dat kan direct op je router of via VE.Can op de Cerbo GX. Kies wat in jouw situatie het eenvoudigst is: staat je router in of bij de meterkast, dan is de router meestal het makkelijkst.
Stap 1: Steek een netwerkkabel in de LAN-poort van de energiemeter en steek de andere kant in je router.Stap 2: Sluit de PV-meter op dezelfde manier aan op je router. Heeft je router te weinig vrije poorten, plaats dan een kleine netwerkswitch.Bij deze manier gebruik je geen VE.Can-kabel en geen terminators op de energiemeter(s). In stap 6 zet je de meter(s) aan op de Cerbo GX.
Controleer na het opstarten op de Cerbo GX of je de energiemeter(s) ziet (stap 6). Werk de Cerbo GX zo nodig eerst bij naar de nieuwste versie.
Je installatie heeft nu twee voedingsbronnen: het net en de accu. Ook als het net uitvalt of de hoofdschakelaar uit staat, kan je installatie onder spanning staan. Met waarschuwingsstickers ziet iedereen die aan je installatie werkt dat meteen, ook een monteur of de brandweer.Met je hoofdschakelaar zet je je woning in één keer uit. Het Victron-deel blijft dan onder spanning vanuit de accu: de omschakelkast, de kabels naar de omvormer, de werkschakelaar en de omvormer. Dat mag volgens NEN 1010, op voorwaarde dat stickers waarschuwen voor de tweede voedingsbron. Hoe je ook het Victron-deel uitzet, staat in stap 6 bij Zo zet je het systeem uit.De stickers zitten niet in de set.Stap 1: Plak de stickers op de plekken uit de tabel.Stap 2: Leg in de meterkast een briefje of kaart met: waar de accu(‘s) en de omvormer staan, hoe je het systeem uitschakelt (omschakelaar op 0, werkschakelaar op 0, accu(‘s) uit) en wie je kunt bellen.
Laat de omschakelaar en de werkschakelaar op 0 staan tot stap 6. De standen van de omschakelaar zijn: I woning direct op het net, 0 uit, en II woning via de Victron (noodstroom).
Pas in deze stap komt er spanning op het systeem. Werk de onderdelen hieronder van boven naar beneden af: eerst controleer je alles, dan zet je de accu(‘s) aan en daarna de omvormer. Daarna zet je je systeem online en koppel je het aan het net.
Je omvormer is nog niet ingesteld op je accu en op ESS. Bij de MultiPlus-II en Quattro-II doen wij dat gratis op afstand. Daarvoor zet je je systeem in onderdeel 5 online en geef je ons toegang tot VRM. De Multi RS Solar stel je zelf in met de VictronConnect-app (ook onderdeel 5).
Loop alles nog één keer na met je aansluitschema erbij.Stand van de schakelaars
  • Accu(‘s): uit
  • Omvormer: schakelaar op 0 (Multi RS Solar: aan/uit-schakelaar N uit en draaiknop K op 0)
  • Werkschakelaar: 0
  • Omschakelaar: 0
  • Automaat B40 en aardlekschakelaar in de omschakelkast: uit
DC-bekabeling (stap 2)
  • Elke rode kabel zit op een plus en elke zwarte kabel op een min.
  • Alle zekeringen zitten in de Lynx, met de juiste waarde per apparaat.
  • Alle moeren en klemmen zijn vastgedraaid met het juiste aanhaalmoment: Lynx 14 Nm, koppeling tussen twee Lynx Distributors 33 Nm, omvormer 12 Nm (MultiPlus-II en Quattro-II) of maximaal 14 Nm (Multi RS Solar).
  • Alle kabelschoenen zijn goed gekrompen. Trek zachtjes aan elke kabel om te controleren of hij vastzit.
Communicatie (stap 3)
  • De omvormer en de accu zijn aangesloten op de Cerbo GX. De energiemeter(s) zitten op je router of via VE.Can op de Cerbo GX (stap 5).
  • De DIP-switches van de master-Powerbrick staan goed (alleen bij Dyness).
  • Bij de Multi RS Solar zit het draadlusje in de I/O-connector.
  • De blauwe terminator(s) zitten erin.
Aarding (stap 4) en AC (stap 5)
  • Alle aardekabels zitten vast op de aardrail.
  • De geel-groene aders van de AC IN en de AC OUT YMvK-kabel en de aarde van de energiemeter(s) zitten op de aardrail in de meterkast.
  • Alle AC-kabels zitten vast: in de omschakelkast, de werkschakelaar, de omvormer en de eventuele extra hoofdschakelaar. Trek zachtjes aan elke ader.
Zet alle kappen erop voordat je de accu aanzet. Zodra de accu aan staat, staat er spanning op de Lynx en de omvormer.
  • Lynx Distributor(s): zet de cover erop en draai de 2 schroeven aan de voorkant vast.
  • Omvormer: zet de kap onderaan terug en draai de schroefjes vast. Bij de Multi RS Solar is dat de kap van het aansluitcompartiment.
  • Omschakelkast en werkschakelaar: zet de afdekplaten terug. Bij meterkast service doen wij dit.
  • Aardrail: zet de afdekkap erop.
Zet daarna de afdekkap op de accu(‘s):
Zet de afdekkap bovenop de accu. Hij zit met magneten vast: let op dat je je vingers niet klemt.
Stap 1: Controleer dat op de master DIP-switch 3 op ON staat. Heb je meer dan één Powerbrick? Controleer dan ook dat de DIP-switches van de andere accu’s allemaal uit staan (zie stap 3).Stap 2: Houd de knop WAKE/SLEEP 3 seconden ingedrukt. Doe dit bij elke Powerbrick.Stap 3: De accu doet een zelftest. Daarna knipperen de groene LED’s: de accu staat stand-by en het aantal LED’s laat de laadstatus zien.
Het display van de Powerbrick gaat vanzelf uit en weer aan als je in de buurt komt. Wil je dat het altijd aan blijft, druk dan twee keer snel op de SW-knop.
Zodra de accu aan staat, krijgen de Lynx en de Cerbo GX spanning. Het display van de Cerbo GX start op. Dat duurt ongeveer een minuut.Stap 4: Zet de gele poort (VE.Can 2) op het accuprofiel. Ga op het display naar Instellingen → Connectiviteit → VE.Can-poort 2 → CAN-bus profiel (oudere software: Instellingen → Diensten → VE.Can-poort 2) en kies CAN-bus BMS LV (500 kbit/s).Stap 5: Controleer op het display van de Cerbo GX dat de accu in de lijst met apparaten staat (Pylontech of Dyness).
Staat de accu niet in de lijst? Controleer of de blauwe kabel goed om zit (Battery bij de accu, Victron bij de Cerbo GX), of de terminator in de gele poort zit en of het profiel uit stap 4 goed staat. Lukt het niet, neem dan contact met ons op.
Stap 6: Stel de laadregeling (DVCC) in. Met DVCC volgt de omvormer de grenzen die de accu doorgeeft: tot welke spanning hij mag laden en hoeveel stroom er in en uit de accu mag. Die grenzen veranderen met de laadtoestand en de temperatuur van de accu. Zonder DVCC laadt de omvormer op zijn eigen vaste instellingen.Ga op het display naar Instellingen → Systeeminstellingen → Laadregeling (oudere software: Instellingen → DVCC).
De Cerbo GX zet DVCC normaal vanzelf goed zodra hij de accu herkent. Controleer dat het menu zo staat:Staat er iets anders? Zet het dan zoals in de tabel.
Handig, als je een multimeter hebt: meet aan de accu-aansluitingen van de omvormer de spanning en de polariteit. Je meet tussen de 45 en 57 V, met de plus op de rode aansluiting. Dan is de DC-kant in orde.
De MultiPlus-II en de Quattro-II hebben onderaan een schakelaar met drie standen: 0 (uit), I (aan) en II (alleen laden). De Multi RS Solar heeft onderaan een aan/uit-schakelaar (N).Stap 1: Zet de schakelaar op I. Bij de Multi RS Solar zet je de aan/uit-schakelaar (N) aan. Laat de grote draaiknop (K) op 0 staan: dat is de PV-scheidingsschakelaar, die gebruik je bij deze set niet.Stap 2: Na een paar seconden brandt bij de MultiPlus-II en Quattro-II de LED Inverter on. Bij de Multi RS Solar toont het display de status.Stap 3: Controleer op het display van de Cerbo GX dat de omvormer zichtbaar is en ongeveer 230 V geeft.
Stel nu de Cerbo GX in en zet je installatie online:
  • Cerbo GX instellen: taal, internet en een controle of alle apparaten zichtbaar zijn: de omvormer, de accu(‘s) en de energiemeter.
  • Eerste opstart: internet en een VRM-account.
  • Toegang geven tot VRM: zodat wij op afstand kunnen meekijken en instellingen kunnen aanpassen.
Gebruik bij voorkeur een netwerkkabel tussen de Cerbo GX en je router. Dat is stabieler dan wifi.De omvormer moet nog worden ingesteld op je accu en op ESS:
Dat doen wij gratis op afstand. Geef ons toegang tot VRM (zie hierboven) en mail ons als de toegang klaarstaat. Wij laten je weten wanneer je omvormer is ingesteld. Zie ook ESS configureren.
Stap 1: Zet de stroom naar de omschakelkast weer aan: de automaat onder de slimme meter, of je bestaande hoofdschakelaar als je een extra hoofdschakelaar hebt geplaatst. Zet daarna de automaat B40 en de aardlekschakelaar in de omschakelkast aan.Stap 2: Zet de werkschakelaar op I. De omvormer krijgt nu het net op zijn AC-ingang.Stap 3: Controleer op het display van de Cerbo GX dat de omvormer het net aanneemt. Dat duurt ongeveer een minuut.Stap 4: Controleer op het display van de Cerbo GX dat de energiemeter zichtbaar is en het verbruik van je woning laat zien. Heb je de meter op je router aangesloten? Dan staat hij op de Cerbo GX standaard uit. Zet hem aan via Instellingen → Integraties → Modbus-apparaten → Gevonden apparaten. Doe dat voor beide meters.Stap 5: Zet de hoofdschakelaar die je woning uitzet uit. Zet daarna de omschakelaar in de omschakelkast op I en zet de hoofdschakelaar weer aan. Je woning staat nu rechtstreeks op het net, zoals je gewend bent.Stap 6: Is je omvormer ingesteld op ESS? Bij de MultiPlus-II en Quattro-II: hebben wij laten weten dat hij klaar is? Bij de Multi RS Solar: heb je onderdeel 5 afgerond? Zet dan de hoofdschakelaar die je woning uitzet weer uit, zet de omschakelaar op II en zet de hoofdschakelaar weer aan. Je woning loopt nu via de Victron en blijft werken als het net uitvalt.
Zet de omschakelaar nooit om terwijl je woning stroom gebruikt. Zet altijd eerst de hoofdschakelaar die je woning uitzet uit. Heb je een extra hoofdschakelaar geplaatst (stap 5, onderdeel 4), dan is dat die extra hoofdschakelaar.
Test als laatste of je installatie veilig werkt zonder net. Zonder net verbindt de omvormer zelf de nul met de aarde. Alleen dan werken je aardlekschakelaars. Met de tweepolige spanningzoeker controleer je die verbinding. Met de testknop controleer je daarna de aardlekschakelaars zelf.
Alleen de testknop is niet genoeg. Een aardlekschakelaar schakelt bij de testknop ook uit als de verbinding tussen nul en aarde ontbreekt. Meet daarom altijd eerst met de spanningzoeker.
Zo meet je in een stopcontactHet gat met 230 V naar de randaarde is de fase, het gat zonder spanning is de nul.Doe deze test als de omschakelaar op II staat.Stap 1: Zet de werkschakelaar op 0. Zo doe je alsof het net uitvalt. Je woning moet stroom houden. Op het display van de Cerbo GX zie je dat de omvormer omvormt vanuit de accu.Stap 2: Meet met de spanningzoeker in een paar stopcontacten in verschillende groepen, zoals in de tabel hierboven.Stap 3: Druk op de testknop (T) van elke aardlekschakelaar in je groepenkast. Elke aardlekschakelaar moet uitschakelen. Zet ze daarna weer aan.Stap 4: Zet de werkschakelaar weer op I. De omvormer neemt het net weer aan.
Meet je tussen geen van beide gaten en de randaarde 230 V, of meet je op beide gaten spanning naar de randaarde? Dan ontbreekt de verbinding tussen nul en aarde. Schakelt een aardlekschakelaar niet uit, of valt je woning uit bij de noodstroomtest? Gebruik de installatie dan niet op noodstroom en neem contact met ons op.
Moet je later iets aan het systeem doen? Zet het dan in deze volgorde uit.Stap 1: Zet de hoofdschakelaar die je woning uitzet uit, zet de omschakelaar op I en zet de hoofdschakelaar weer aan. Je woning houdt nu stroom van het net. Zet daarna de werkschakelaar op 0.Stap 2: Zet de omvormer uit: schakelaar op 0, of bij de Multi RS Solar de aan/uit-schakelaar (N) uit.Stap 3: Zet de accu(‘s) uit:
  • Pylontech Fidus: houd de START-knop van de master 5 seconden ingedrukt. Alle accu’s gaan uit. Zet daarna de POWER-knop van elke accu uit.
  • Dyness Powerbrick Plus: houd bij elke accu de knop WAKE/SLEEP 3 seconden ingedrukt.
Gefeliciteerd, je systeem is klaar! Loop je ergens vast? Mail support@simply-offgrid.nl en ons team helpt je verder.
Loop je ergens vast tijdens de installatie? Mail naar support@simply-offgrid.nl en ons team helpt je verder.

Handleidingen overzicht

Alle installatiehandleidingen en fabrikantsdocumentatie.

Eerste opstart

Je systeem net geïnstalleerd? Zo neem je het veilig in gebruik.
