Solar Mini installeren: kleine off-grid sets (1 tot 6 panelen)
Stap voor stap je kleine off-grid set installeren: panelen bekabelen, laadregelaar en omvormer aansluiten, accu’s verbinden en aarden.
Deze handleiding beschrijft de installatiestappen voor de kleine off-grid systemen (1 tot 6 panelen). De set is compleet met alle benodigde kabels en connectoren. De geleverde kabels zijn waar nodig voorzien van voorgekrimpte kabelschoenen (behalve aardkabels) en hebben altijd de juiste dikte voor een veilige installatie.
Deze handleiding is exclusief de dakmontage-instructies. Combineer de dakmontagehandleiding van je type dak met deze handleiding.
Bij de levering heb je ook een aansluitschema ontvangen met een schematisch overzicht van hoe je je bestelde set aansluit. Gebruik dit schema als visueel overzicht bij de stappen hieronder.
Het aansluitschema en deze handleiding zijn uitsluitend bedoeld ter illustratie en als hulpmiddel, en kunnen niet worden beschouwd als volledig installatievoorschrift. Werken aan elektrische installaties brengt risico’s met zich mee, waaronder gevaar voor brand, elektrische schokken of schade aan apparatuur. De installatie moet altijd worden uitgevoerd conform geldende wet- en regelgeving en de officiële documentatie van de fabrikant. Simply Offgrid aanvaardt geen enkele aansprakelijkheid voor schade, letsel of gevolgschade die voortvloeit uit het gebruik van deze handleiding, het aansluitschema of onjuiste installatie.
1
Dakmontage plaatsen
Montage van de panelen is afhankelijk van je situatie en je type dak. Gebruik de dakmontagehandleiding die past bij jouw montagesysteem voor het plaatsen van de panelen.
2
Zonnepanelen plaatsen en kabels verbinden
Benodigdheden: PV-schakelaar lastscheider · zwarte en rode solar kabels (5 tot 20 m) · MC4 Y-pluggen (alleen bij 4–6 panelen) · rol 25 m aardekabel & M6-oogjes · optioneel MC4-verlengkabels (afhankelijk van je opstelling).Sluit eerst de PV-schakelaar aan op de lange solar kabels (5–20 m). Zowel de kabels als de PV-schakelaar zijn voorzien van MC4-connectoren — druk de stekkers stevig in elkaar tot je een duidelijke klik hoort.De PV-schakelaar heeft twee ingangen voor twee solar strings. Je gebruikt alleen de eerste ingang; de tweede blijft vrij.
Zet de PV-schakelaar op OFF voordat je verder gaat.
Set 1 paneel
Set 2 panelen
Set 4 panelen
Set 6 panelen
Verbind de lange solar kabels (5 tot 20 m) direct met de plus- en minaansluiting van het zonnepaneel. Dit werkt met een eenvoudig kliksysteem.
Verbind paneel 1 en 2 rechtstreeks met elkaar door de female connector van paneel 1 met de male connector van paneel 2 te verbinden. Afhankelijk van je opstelling heb je hiervoor een verlengkabel ontvangen. Verbind de overgebleven 2 connectoren met de rode en zwarte solarkabel (5 tot 20 m).
Verbind paneel 1 en 2, en paneel 3 en 4, rechtstreeks met elkaar (female naar male connector). Verbind de overgebleven connectoren van paneel 1 en 2 rechtstreeks met de meegeleverde MC4-Y-pluggen, en gebruik MC4-verlengkabels om paneel 3–4 met de Y-pluggen te verbinden. Verbind ten slotte de rode en zwarte solarkabel (5 tot 20 m) met de Y-plug.
Verbind paneel 1, 2 en 3, en paneel 4, 5 en 6, rechtstreeks met elkaar. Verbind de overgebleven connectoren van de eerste string (paneel 1 en 3) rechtstreeks met de meegeleverde MC4-Y-pluggen, en gebruik MC4-verlengkabels om de tweede string met de Y-pluggen te verbinden. Verbind ten slotte de rode en zwarte solarkabel (5 tot 20 m) met de Y-plug.

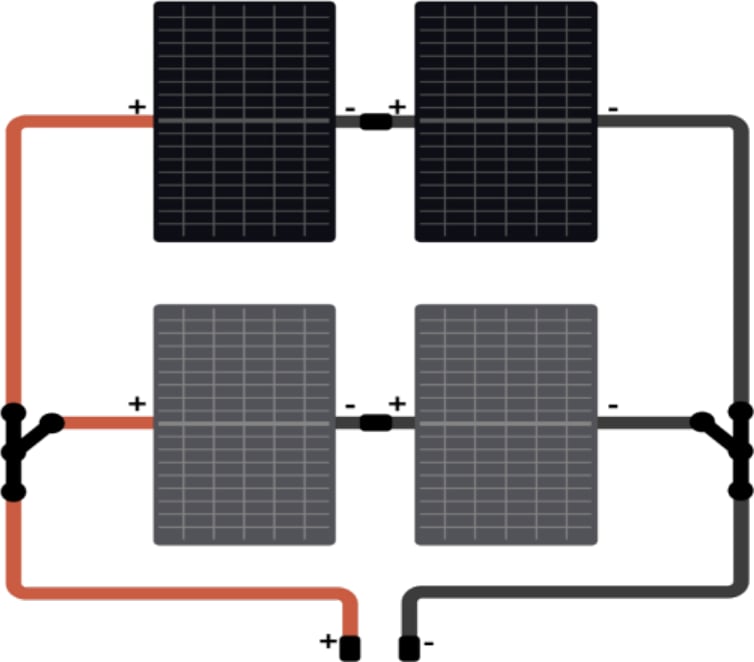

Bekabelingsschema voor een set van 2 of 4 panelen

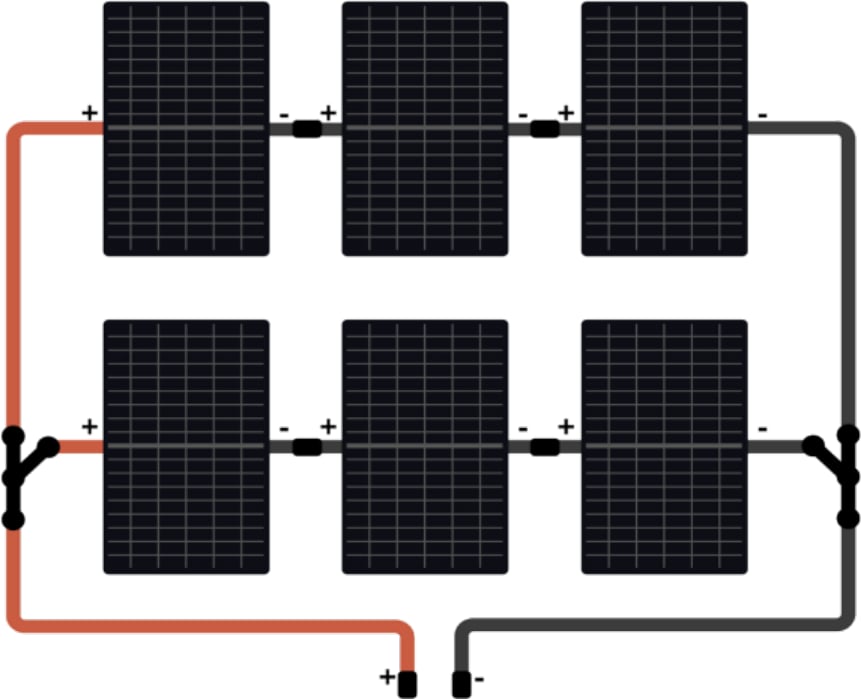

Bekabelingsschema voor een set van 6 panelen
Zonnepanelen vereffenen. Je hebt een 6 mm² rol van 25 m aardekabel ontvangen met 10 losse M6-oogjes. De manier van vereffenen verschilt per type dakmontage:
Plat dak premium (Blubase Connect): verbindt de panelen onderling elektrisch — je sluit maar één aardekabel aan, van het frame naar de aardrail (die je later monteert bij je accu’s en omvormer).
Plat dak basic (Valkbox 3) of geen dakmontagekit: de panelen zijn niet onderling verbonden. Koppel de frames met korte, op maat geknipte aardekabels (M6-oogjes aan beide uiteinden), en leid daarna één lange aardekabel van het frame naar de aardrail.
Hellend-dakmontagesysteem: verbind de verschillende rijen zonnepanelen met korte aardekabels, en leid daarna één lange aardekabel van het frame naar de aardrail.
3
Omvormer en laadregelaar voorbereiden
Benodigdheden: omvormer 400–1600 W · Bluetooth-dongle VE.Direct · 4 accukabels 1,5 m · rol 25 m aardekabel & M6-oogjes · SmartSolar laadregelaar · 2 solar kabels MC4 met open eind (50 cm).Laadregelaar. Strip de 2 solar kabels van 50 cm en sluit ze aan op de PV-ingang van de SmartSolar laadregelaar (rood op plus, zwart op min). Sluit de MC4-kant van deze kabels aan op de PV-schakelaar.

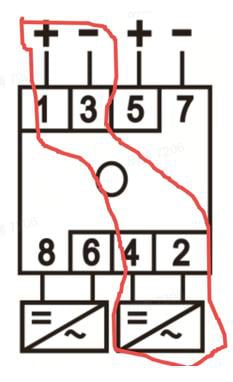

Aansluiting BATTERY / PV op de SmartSolar laadregelaar
Strip twee accukabels van 1,5 m en sluit ze aan op de battery-ingang van de laadregelaar (rood op plus, zwart op min). Deze kabels zijn 16 mm² bij een 1, 2 of 4 panelen set, en 35 mm² bij een 6 panelen set.Knip een stuk aardekabel van de 25 m rol en krimp een M6-oog aan één kant. Sluit dit aan op het aardpunt links op de laadregelaar. De andere kant sluit je later aan op de aardrail.Omvormer. Gebruik de andere set meegeleverde 1,5 m accukabels (1 rood, 1 zwart — dikte 10 tot 35 mm² afhankelijk van je omvormertype).
400 – 1000 W omvormer
1300 / 1600 W omvormer
Deze kabels hebben een M8-aansluiting naar een open eind. Strip de open kant en steek deze in de omvormer (rood op plus, zwart op min). Draai vast met een kruiskopschroevendraaier.
Dit zijn M8-M8 accukabels. Plaats ze op de BAT M8-bouten van de omvormer (rood op plus, zwart op min).

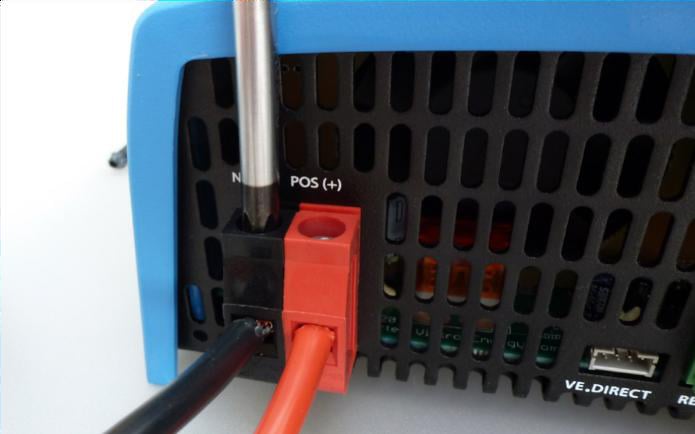

Accukabel aansluiten op de POS(+) terminal van de omvormer
Knip een tweede stuk aardekabel van de 25 m rol. Bij een 400–1000 W omvormer steek je deze direct in de ingang met het aardlabel. Bij een 1300/1600 W omvormer krimp je een M6-oog aan één kant en plaats je die op de M6-aardbout.Sluit bij de 400–1000 W omvormer de meegeleverde Bluetooth-dongle aan op de VE.Direct-ingang — hiermee krijg je in de VictronConnect-app toegang tot de instellingen. Bij de 1300/1600 W omvormer is Bluetooth ingebouwd; hiervoor ontvang je geen dongle.
Accu's onderling verbinden bij een set met 2 accu's
Accu’s onderling verbinden (alleen bij 2 accu’s). Plaats de twee accu’s naast elkaar. Verbind met de rode en zwarte accukabel van 35 mm²: de rode (+) kabel van de pluspool van accu 1 naar de pluspool van accu 2, en de zwarte (–) kabel van de minpool van accu 1 naar de minpool van accu 2.Min (–) connectie. Sluit de 1,5 m zwarte accukabel vanaf de laadregelaar én de 1,5 m zwarte accukabel vanaf de omvormer direct aan op de minpool van de accu (bij 2 accu’s: op accu 1).Plus connectie.
Zorg dat de accuschakelaar op OFF staat voordat je de plusconnectie aansluit.
Verbind de accuschakelaar met de pluspool van de accu(‘s) via een rode M8-M10 accukabel van 30 cm (bij 2 accu’s: op de pluspool van accu 2, M10 naar de accuschakelaar). Verbind de 1,5 m lange rode kabels vanaf de laadregelaar en de omvormer elk met een eigen modulaire zekeringhouder. Verbind de tweede 30 cm rode M8-M10 accukabel van de accuschakelaar met een van de zekeringhouders, en plaats de busbar over beide zekeringhouders aan die zijde.Plaats tot slot de MEGA FUSE-zekeringen:
Aantal panelen
Zekering laadregelaar
1 paneel
40 A
2 of 4 panelen
60 A
6 panelen
80 A
Omvormer
Zekering
400 W
40 A
650 W
60 A
1000 W
100 A
1300 W
125 A
1600 W
150 A
5
Aarden en in werking stellen
Benodigdheden: aardrail · aardekabel rol 25 m 6 mm² · aardpen (niet meegeleverd).In de vorige stappen heb je een vereffeningskabel vanaf de zonnepanelen geplaatst, een aardekabel gekoppeld aan de omvormer en een aardekabel gekoppeld aan de laadregelaar. Al deze kabels hebben M6-ogen. Verbind ze nu met de aardrail die je in het pakket hebt ontvangen.
Om je gehele systeem in een off-grid opstelling te aarden, adviseren we een aardpen te slaan (niet inbegrepen in het pakket). Verbind de aardpen vervolgens met je aardrail via de rol aardkabel van 25 m.
De 400–1000 W omvormers hebben een ingebouwd stopcontact — je kunt hier direct apparaten op aansluiten, eventueel via een verdeeldoos. De 1300 en 1600 W omvormer hebben geen ingebouwd stopcontact: verbind een YMvK-installatiekabel aan de omvormer en sluit apparaten aan, bij voorkeur via een groepenkast met aardlekbeveiliging.Controleer nog één keer of je alles volgens het installatieschema hebt aangesloten. Zet dan de rode accuschakelaar op ON, de aan/uitknop op de omvormer op ON, en zet vervolgens de PV-schakelaar op ON.
6
Systeem instellen
De SmartSolar laadregelaar heeft ingebouwde Bluetooth die actief wordt zodra de regelaar onder spanning staat (PV-schakelaar én accuschakelaar op ON). De laadregelaar herkent doorgaans zelf het juiste systeemvoltage (12V bij 1 paneel, 24V bij 2, 4 of 6 panelen), maar controleer dit in de VictronConnect-app: open de SmartSolar, ga naar het instellingen-tandwiel rechtsboven, kies Battery en stel het systeemvoltage handmatig in.De omvormer kent twee bedrijfsmodi:
ON — de omvormer staat continu aan en levert direct stroom zodra er verbruik is.
ECO — de omvormer schakelt zichzelf uit bij (bijna) geen belasting en controleert elke paar seconden kort of er weer verbruik is. Komt het verbruik boven de ingestelde drempel (standaard 15 W, instelbaar in de VictronConnect-app), dan blijft de omvormer aan. Dit verlaagt het eigenverbruik aanzienlijk wanneer er geen apparaten actief zijn.
Loop je ergens vast tijdens de installatie? Mail naar support@simply-offgrid.nl en ons team helpt je verder.
