Stap voor stap zelf een ESS-configuratie downloaden, aanpassen in VE Configure en terugzetten via VRM. Voor wie het zelf wil kunnen aanpassen.
Voor onze klanten stellen wij ESS gratis op afstand in — je hoeft hier niets voor te doen behalve ons toegang geven tot je VRM. Zie ESS configureren.Wil je toch begrijpen hoe het werkt, of later zelf een instelling kunnen aanpassen? Op deze pagina lees je precies hoe wij een ESS-configuratie ophalen, aanpassen en terugzetten. Zo doe je het volledig op afstand via VRM, zonder dat je fysiek bij het systeem hoeft te zijn.
Dit is expert-werk. Verkeerde laadspanningen of een verkeerd batterijtype kunnen je accu beschadigen of onveilige situaties opleveren. De juiste waarden hangen af van jouw specifieke accu, netcode en systeem — de waarden in dit artikel zijn een voorbeeld voor een LiFePO4-thuisaccu en zijn géén universeel recept. Weet je het niet zeker? Wijzig niets en mail ons — wij doen het kosteloos voor je.
Installateurs-/volledige toegang tot de VRM-omgeving van het systeem. Zie toegang tot VRM geven.
Een systeem dat online is (Cerbo GX met internetverbinding), zodat Remote VEConfigure het configuratiebestand kan op- en terugzetten.
Je bewerkt het bestand lokaal in VE Configure, maar het op- en terughalen gebeurt volledig via VRM (Remote VEConfigure). Je hoeft geen kabel op de omvormer aan te sluiten.
Ga in VRM naar de installatie. Open in het linkermenu de Remote VEConfigure-pagina (onder de apparaat-/configuratie-opties).Kies bij Instelbare service de juiste omvormer, bijvoorbeeld MultiPlus-II 48/4500/55-32. Als er meerdere VE.Bus-apparaten zijn, let dan goed op dat je het juiste apparaat kiest.
2
Download het configuratiebestand
Klik op downloaden. VRM haalt de huidige instellingen op uit de omvormer (status: Wachten op status → Downloaden). Je krijgt een .rvsc-bestand.

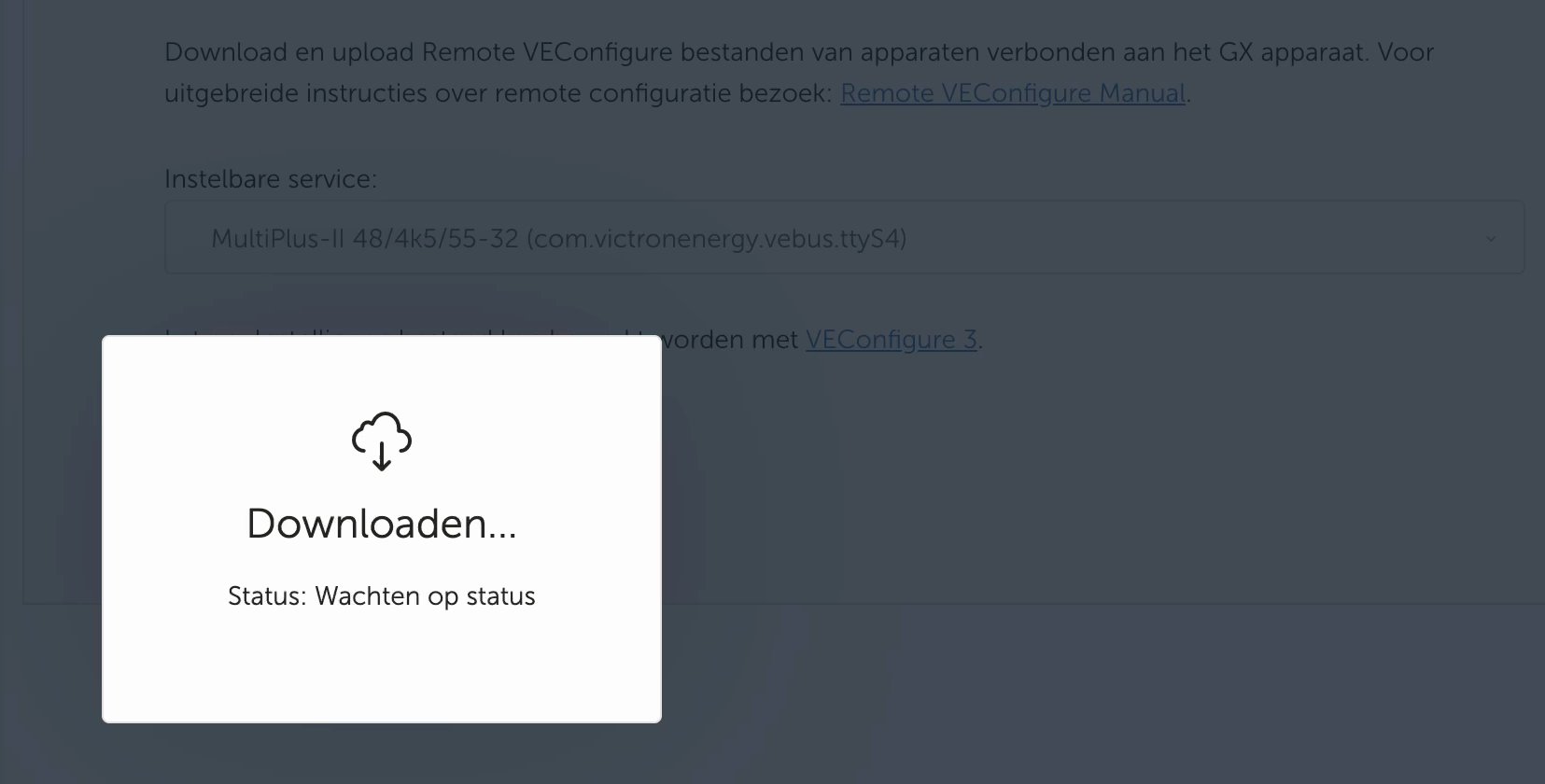

VRM haalt de huidige configuratie op uit de omvormer.
Bewaar dit oorspronkelijke bestand apart als back-up voordat je iets wijzigt. Gaat er iets mis, dan kun je altijd de originele configuratie terugzetten.
3
Open het bestand in VE Configure 3
Open het gedownloade .rvsc-bestand in VE Configure 3. In de titelbalk zie je het model en serienummer van de omvormer staan — controleer dat dit klopt met het systeem waaraan je werkt.De instellingen zijn verdeeld over tabbladen: General, Grid, Inverter, Charger, Virtual switch, Assistants en Advanced. Voor een ESS lopen we de relevante tabbladen langs.
4
General — netstroom en frequentie
System frequency:50Hz.
Shore limit → AC input current limit: de maximale stroom die het systeem uit het net mag trekken (bijv. 32.0 A bij een 1-fase aansluiting). Vink Overruled by remote aan zodat de Cerbo/ESS deze limiet dynamisch mag aansturen.
Laat Dynamic current limiter en External current sensor uit, tenzij je situatie dat vereist.

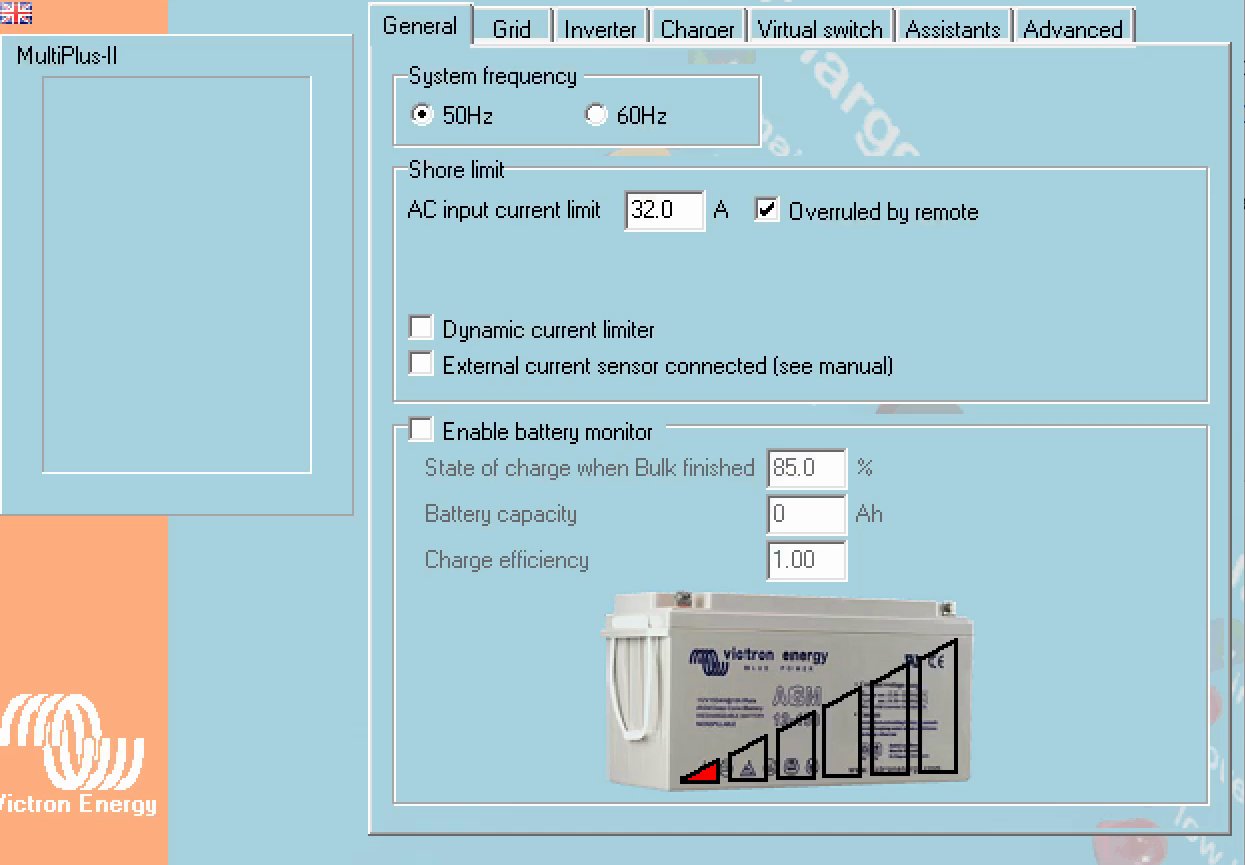

General: systeemfrequentie en de netstroomlimiet (shore limit).
5
Grid — netcode voor teruglevering
Op het tabblad Grid kies je bij Country / grid code standard de netcode die bij jouw land en netbeheerder past. Dit is verplicht om teruglevering aan het net mogelijk te maken — staat dit op None, dan kan het systeem geen energie terugleveren.
Kies de netcode die geldt voor jouw aansluiting. Een verkeerde netcode kan betekenen dat je niet (correct) mag terugleveren. VE Configure waarschuwt dat het wijzigen van de netcode een wachtwoord kan vereisen en dat de omvormer daarna reset.
Onder de netcode staan de spanningsgrenzen (voorbeeldwaarden): AC low disconnect180 V, AC low connect187 V, AC high connect265 V, AC high disconnect270 V, met Accept wide input frequency range (45-65 Hz) en UPS function aangevinkt.

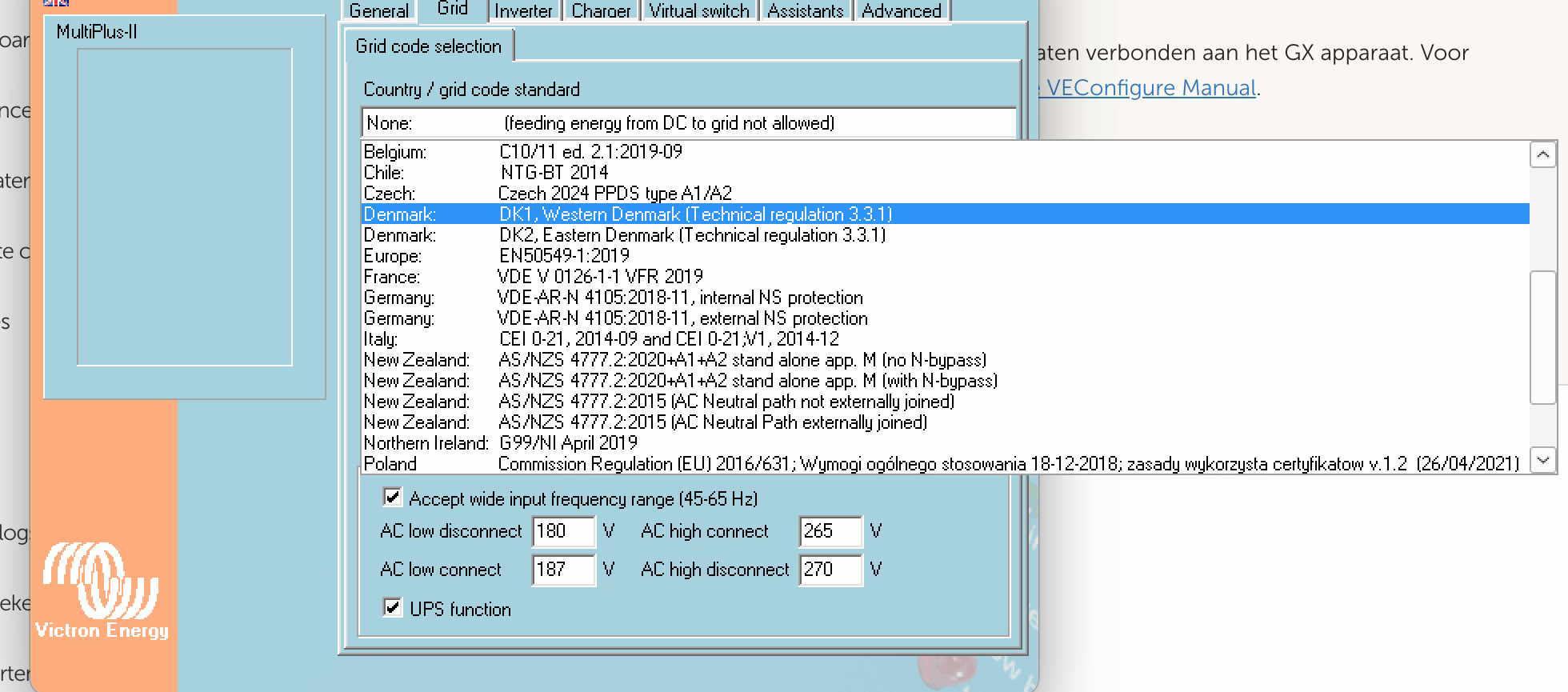

Grid: kies de netcode die bij jouw land/netbeheerder past.
6
Inverter — omvormer- en uitschakelgrenzen
Inverter output voltage:230 V.
Stel de DC input low-grenzen in zodat de omvormer de accu op tijd ontlast — in dit voorbeeld shut-down48.00 V, restart52.00 V, pre-alarm52.00 V. Deze waarden horen bij het spanningsniveau van jouw accu. Werk je op laadtoestand? Gebruik dan shut-down on SOC.
Laat Do not restart after short-circuit en enable AES op de gewenste stand voor jouw systeem.

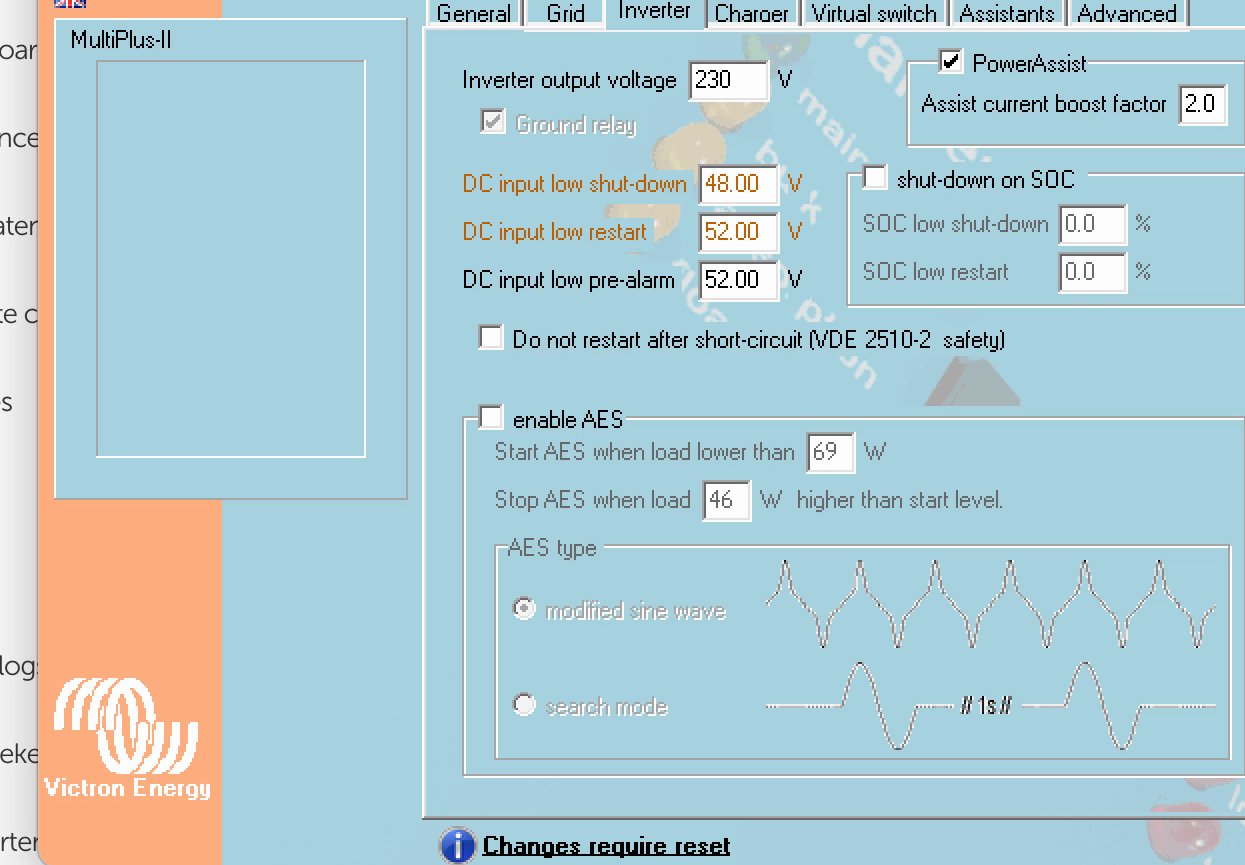

Inverter: uitgangsspanning en de DC-uitschakelgrenzen.
7
Charger — batterijtype en laadspanningen
Dit tabblad bepaalt hoe de accu geladen wordt — hier moet je het meest opletten.
Enable charger aan.
Zet het Battery type op het type dat bij jouw accu hoort, bijvoorbeeld Lithium Iron Phosphate (LiFePO4). VE Configure vraagt of je het standaard-laadprofiel voor Li-Ion wil laden; dat is een goed vertrekpunt.
Controleer/stel de absorptiespanning, floatspanning en laadstroom volgens de specificaties van jouw accufabrikant. In dit voorbeeld: absorptie 56.80 V, float 54.00 V, laadstroom 55 A — dat zijn de waarden voor déze accu, niet voor de jouwe.
Charge curve:Fixed voor de meeste lithium-thuisaccu’s.

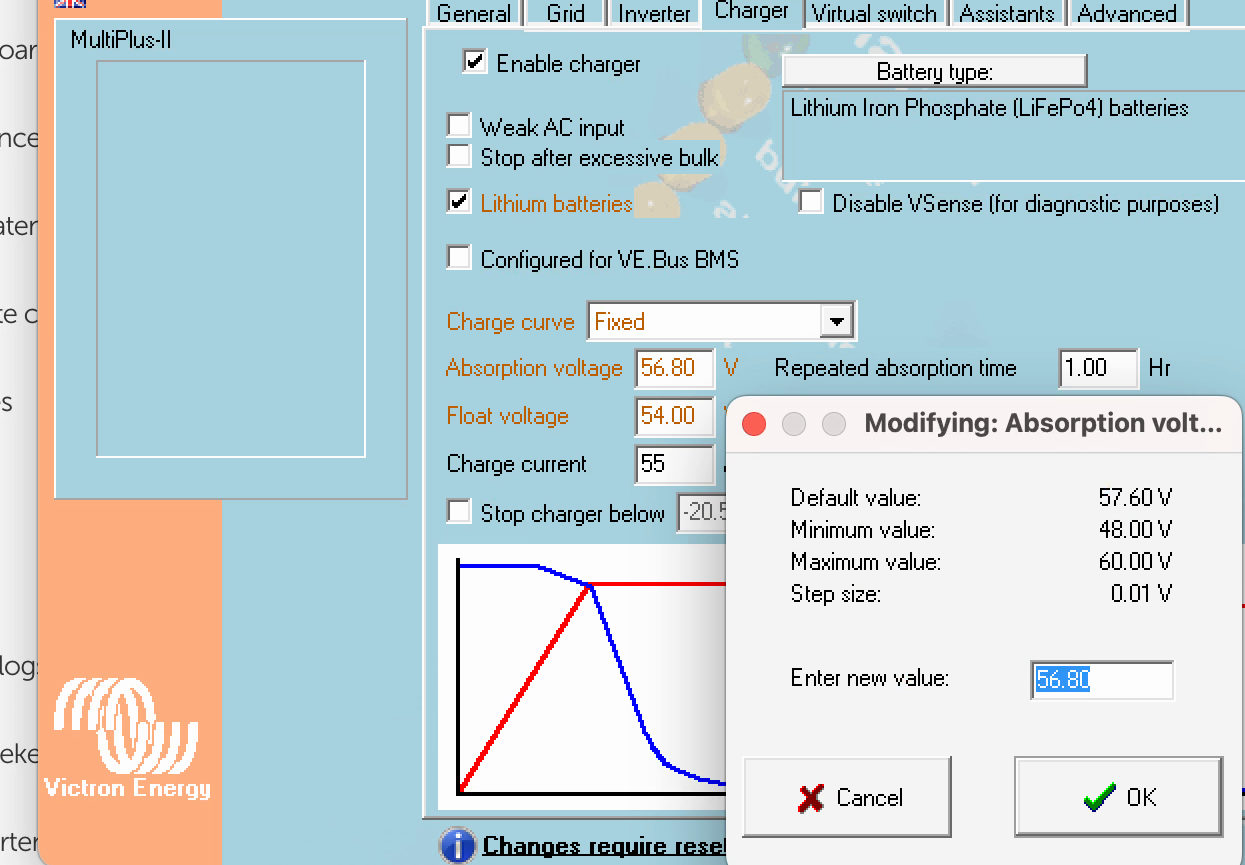

Charger: batterijtype LiFePO4 en de laadspanningen (voorbeeldwaarden).
Neem de laadspanningen altijd over uit het datasheet van je accu. Te hoge absorptie-/floatspanning verkort de levensduur of beschadigt de cellen; het BMS is het laatste vangnet, niet je eerste instelling.
8
Assistants — voeg de ESS-assistent toe
Dit is de kern van een ESS. Ga naar het tabblad Assistants → Add assistant → kies ESS (Energy Storage System) en klik op Start assistant.

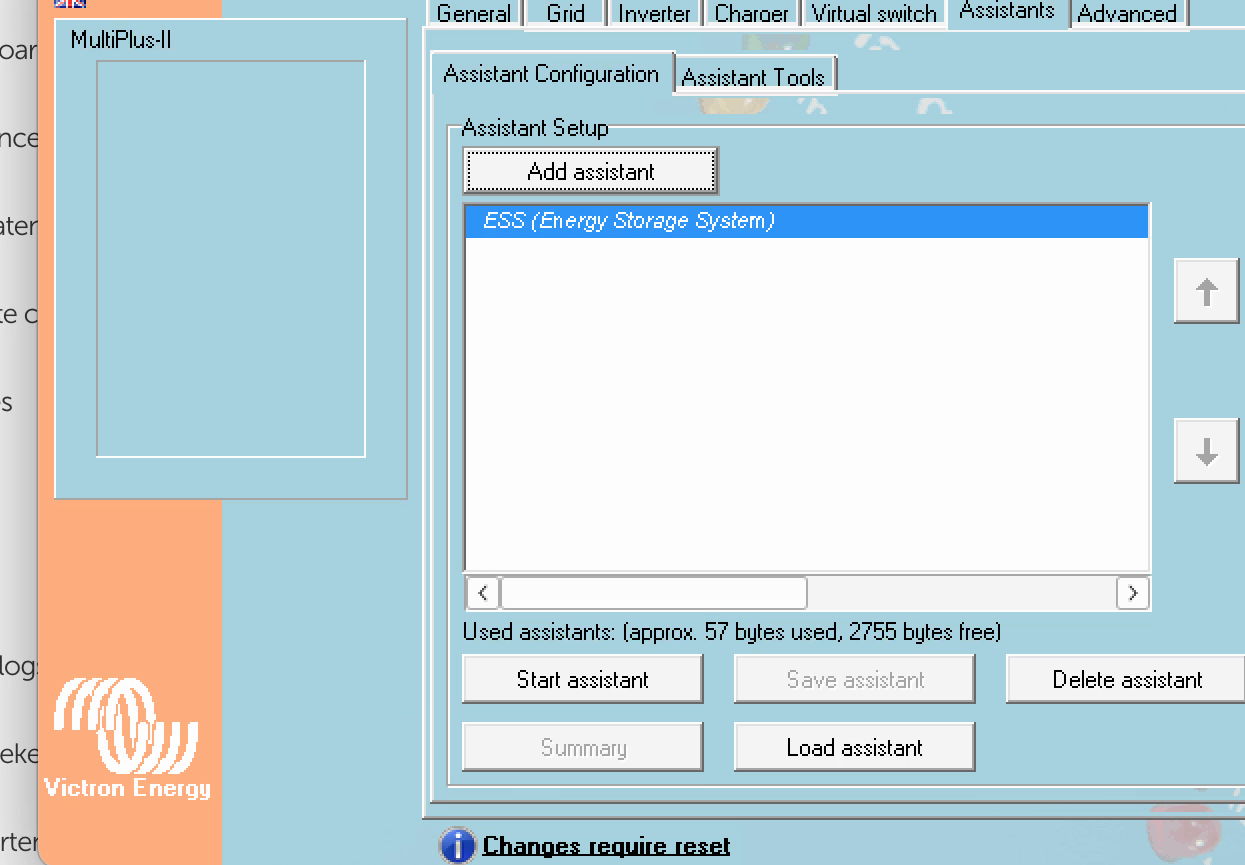

Assistants: de ESS-assistent is toegevoegd. Klik op Start assistant om hem te doorlopen.
De assistent stelt een paar vragen:
Battery system — kies het type dat bij jouw accu en BMS hoort. Voor de meeste moderne thuisaccu’s met een CAN-bus BMS (zoals Pylontech of Dyness) is dat “System uses LiFePo4 with other type BMS”. Gebruik je een VE.Bus BMS, kies dan de bijbehorende optie.

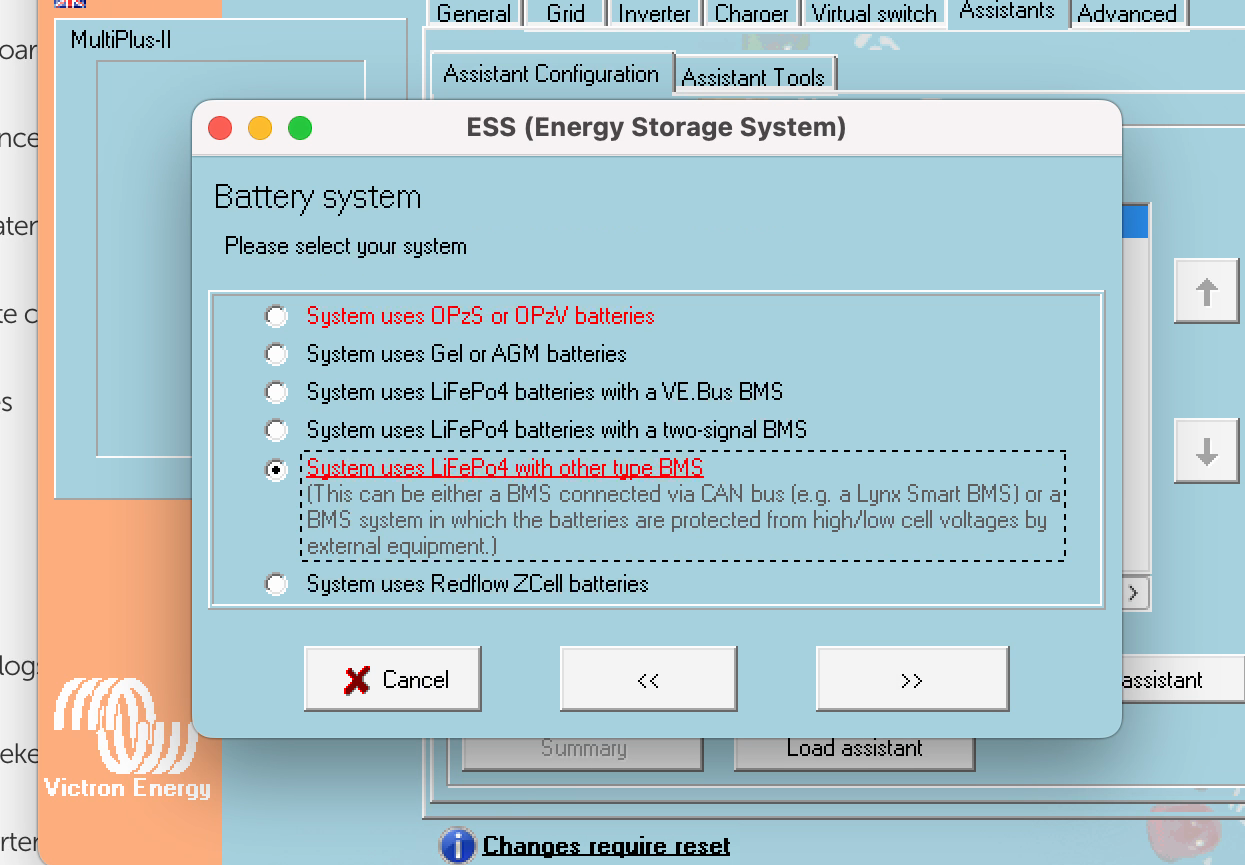

Battery system: kies de optie die bij jouw accu/BMS past.
Battery capacity — vul de werkelijke accucapaciteit in Ah in.

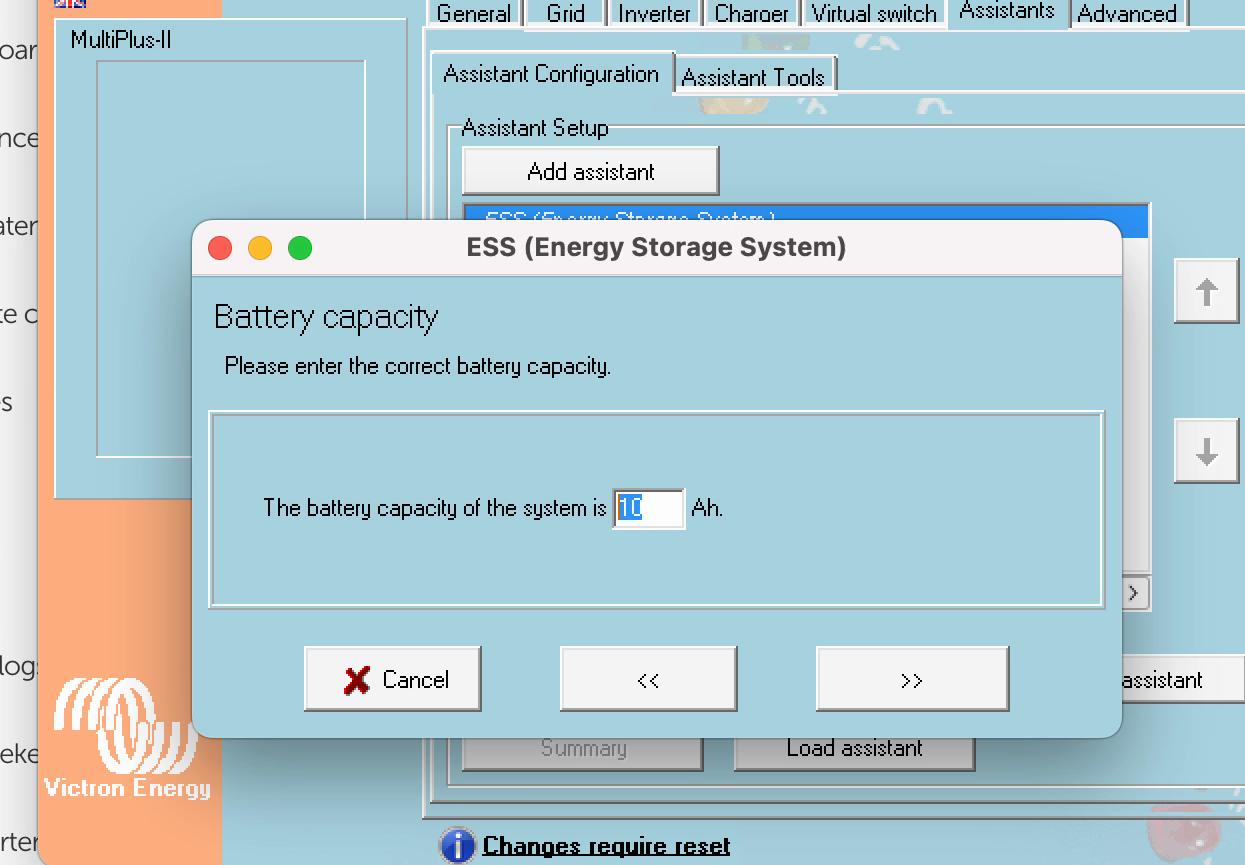

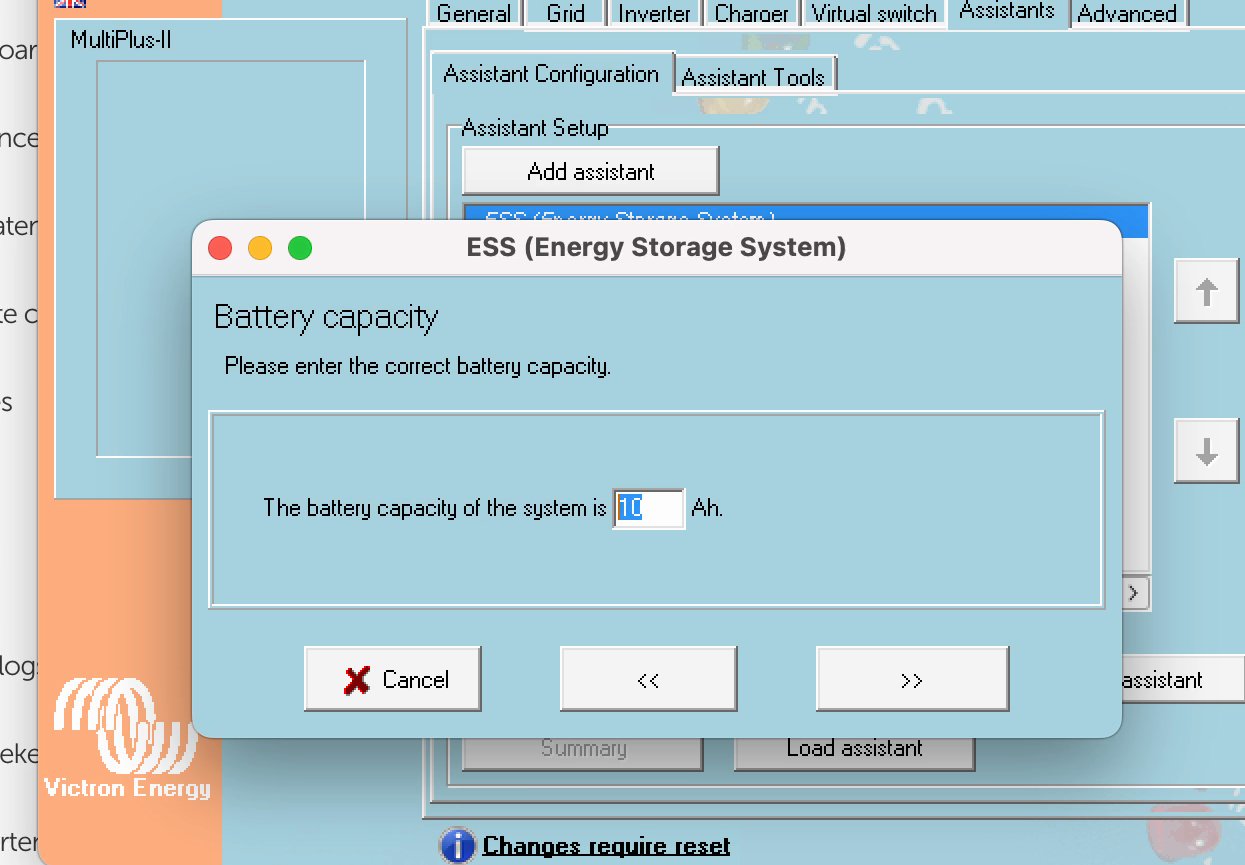

Battery capacity: vul de werkelijke capaciteit van je accu in Ah in.
VEConfigure battery type selection — kies “Change battery type as suggested” zodat de assistent het laadprofiel afstemt, tenzij je bewust je eigen instellingen wil houden.

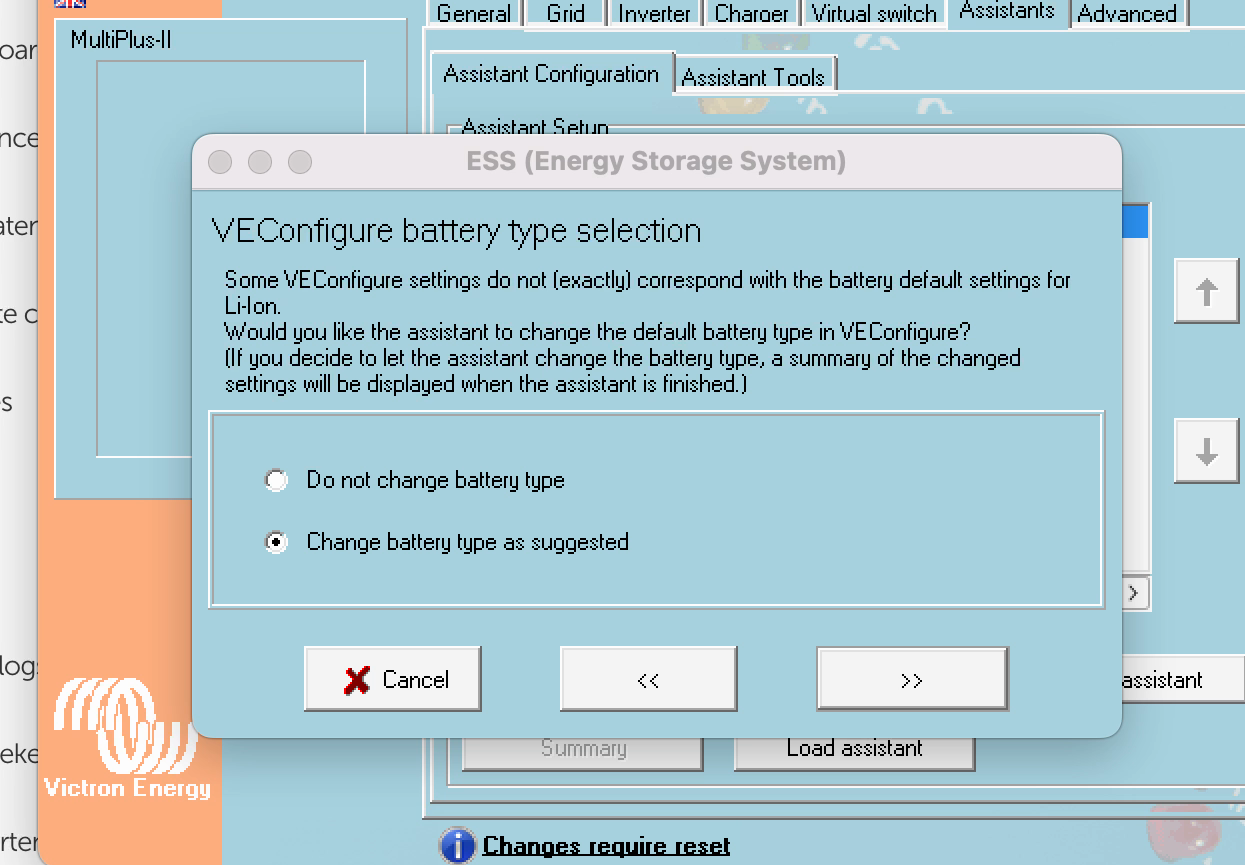

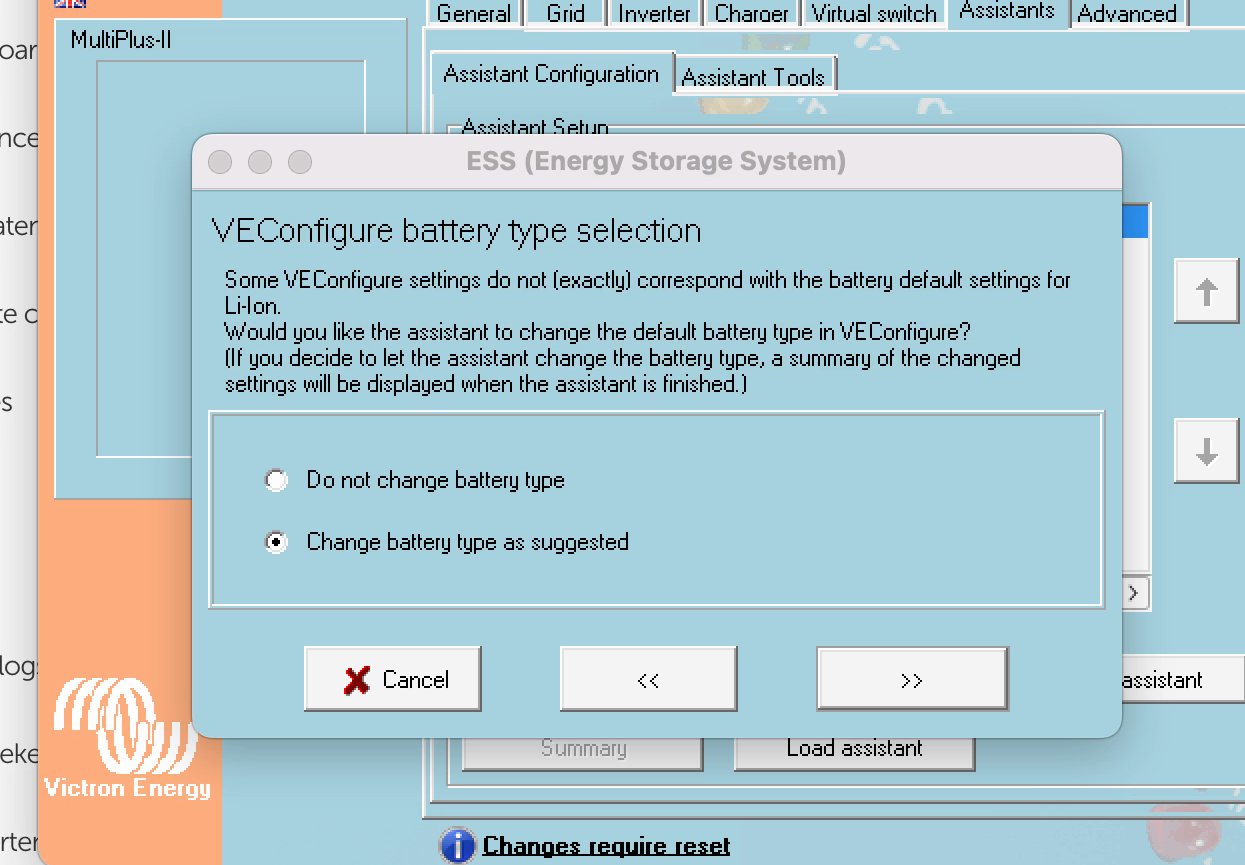

Laat de assistent het batterijtype afstemmen, of behoud je eigen instellingen.
Doorloop de assistent volledig tot het einde. Onderin verschijnt “Changes require reset” — dat is normaal; de omvormer herstart bij het terugzetten.
9
Sla het bestand op
Sla de aangepaste configuratie op als .rvsc-bestand (File → Save). Gebruik een herkenbare naam, bijvoorbeeld met de klant/installatie erin.
10
Zet de configuratie terug via VRM
Ga terug naar de Remote VEConfigure-pagina in VRM en upload het opgeslagen .rvsc-bestand naar dezelfde service. VRM zet de instellingen terug (status: Instellen → Wachten op status). De omvormer herstart hierbij kort.

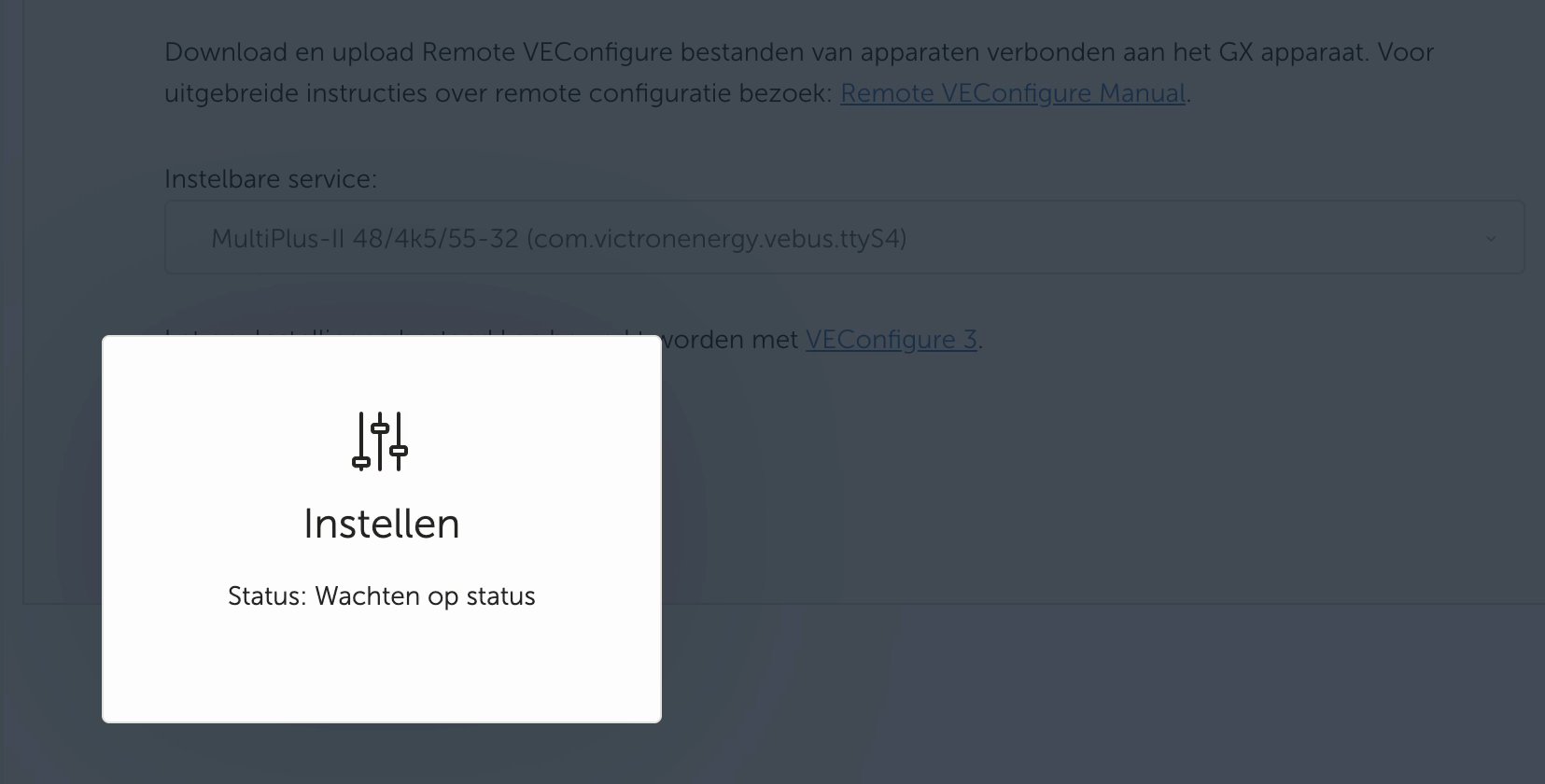

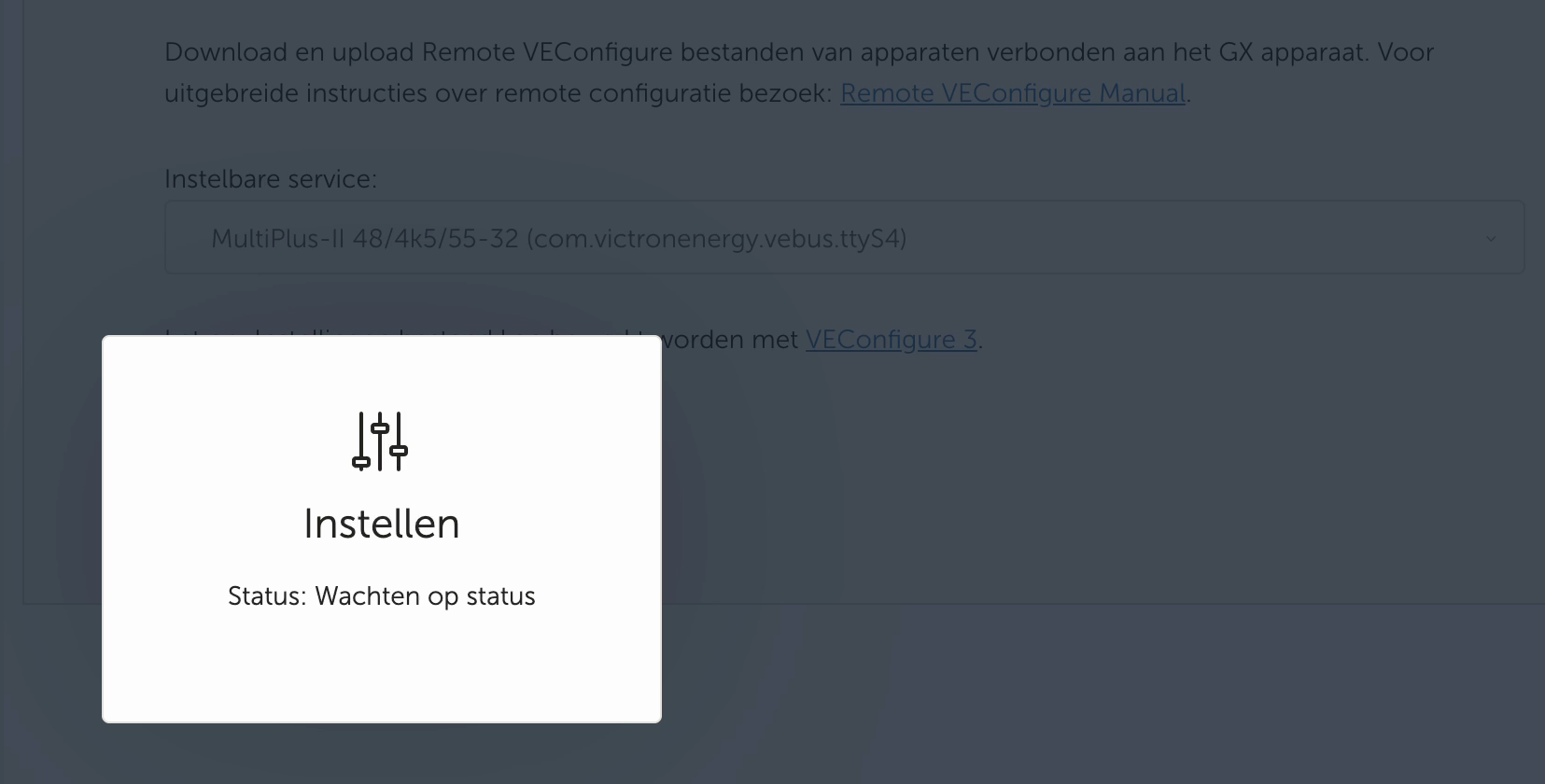

VRM zet de aangepaste configuratie terug naar de omvormer.
11
Controleer of het ESS draait
Controleer daarna in VRM (of de Remote Console) dat het systeem stuurt op zelfverbruik: de accu voedt het huis, overschot gaat naar het net en de netstroom beweegt richting nul. Zie ook ESS blijft opladen vanaf het net als het gedrag niet klopt.
